【系统分析师】6. 系统设计


阅读数:

课程内容概要

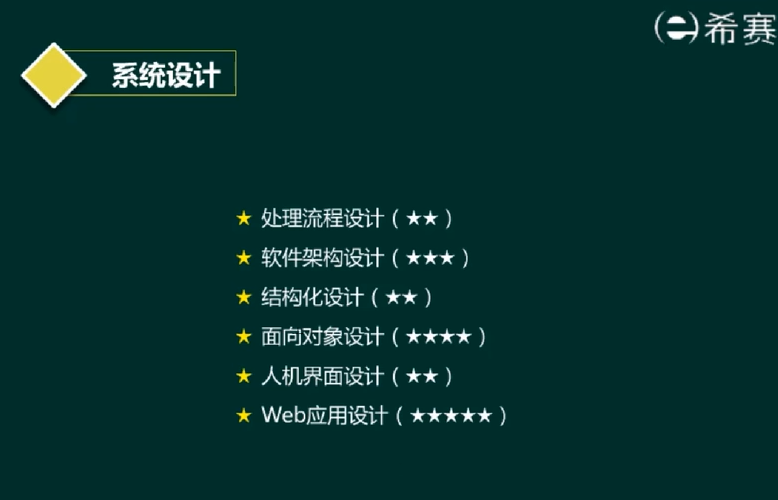

image-20220417102004871

处理流程设计

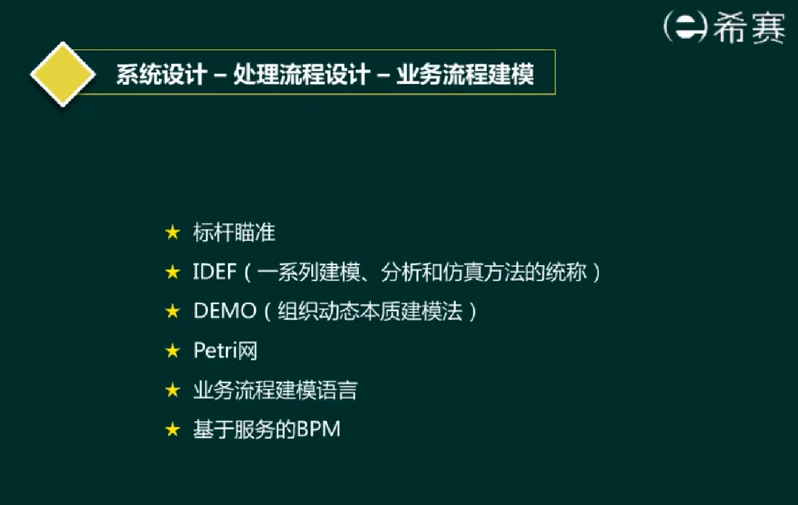

image-20220417102112869

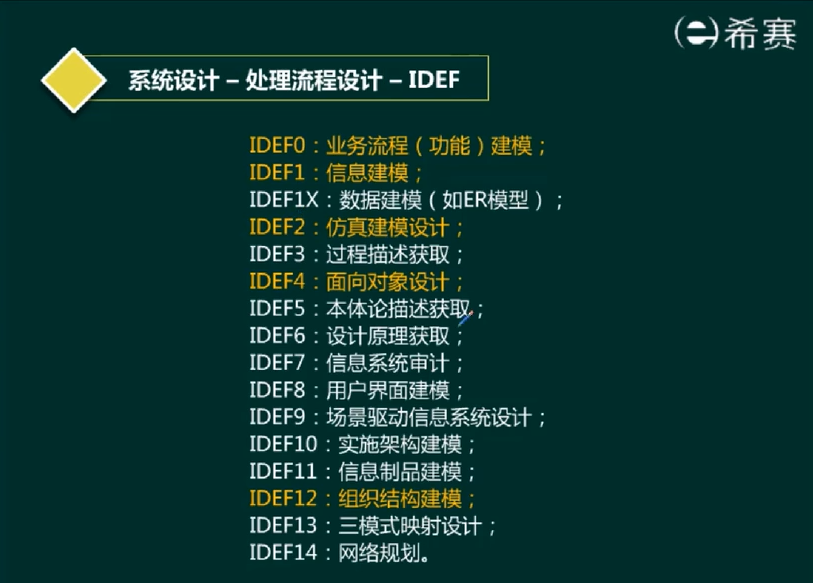

image-20220417102235588

主要记高亮标识部分

软件架构设计

image-20220417102355286

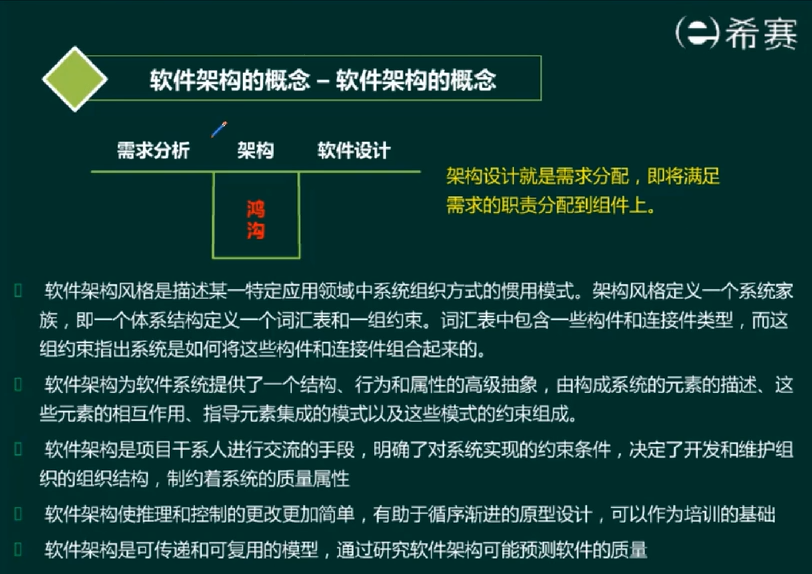

架构设计主要位于需求分析和软件设计之间

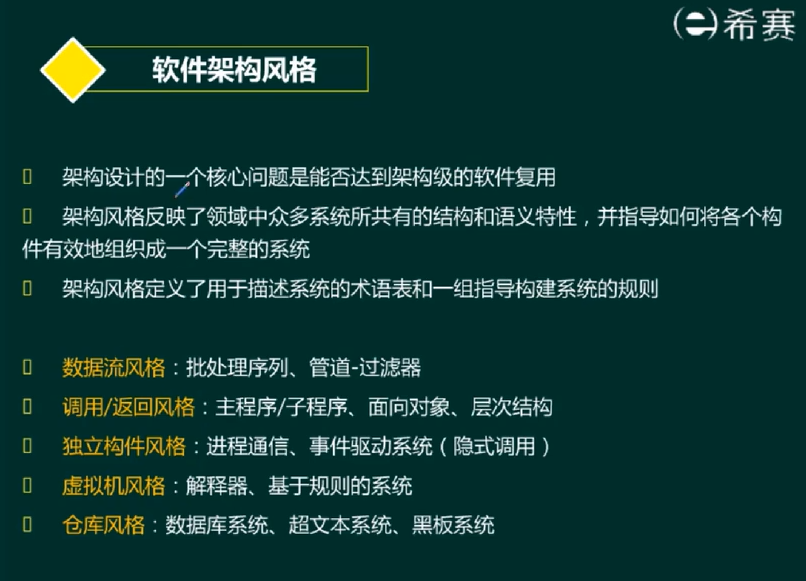

image-20220417112145152

管道过滤器：参考代码实现的vue的过滤器，过滤器的输出可以作为其他过滤器的输入，依次进行。

黑板系统：语音处理，信号处理。

以语音数据为例子，不停地进行数据转化，然后擦掉已经不用的数据。声音数据转化成文字数据，再转化成语音数据

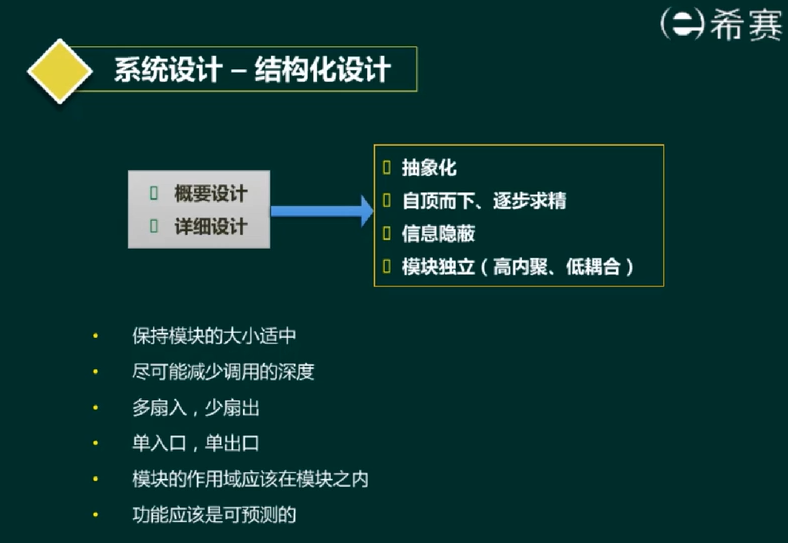

结构化设计

image-20220417113052072

概要设计：拆分系统，抽象成模块，管模块间的交互与衔接。主要思想是抽象化….模块独立

详细设计：单个模块的内部设计

扇入，扇出分别指模块的入度和出度（以树结构举例）

单入口，单出口分别指模块的调用入口和结果出口

面向对象设计

基本过程

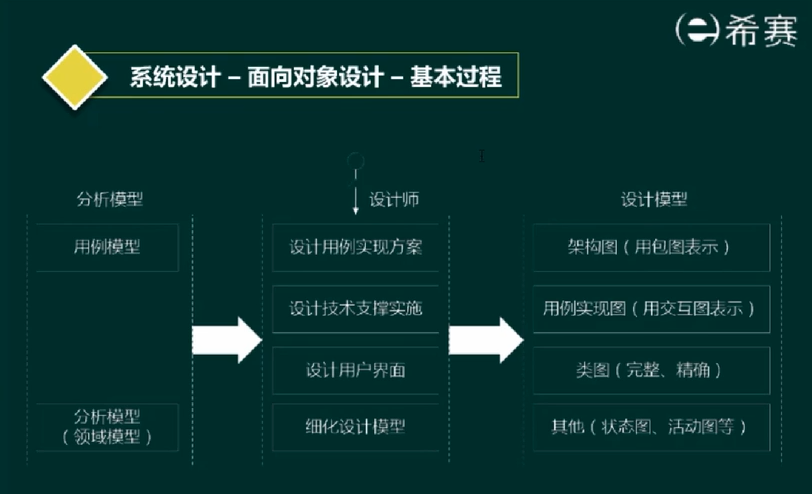

image-20220417114035655

用例建模、分析建模

设计原则

image-20220417114159191

子类可以替换父类：子类拥有父类的所有职能，这种时候可以子类代替父类。但是有的时候会打破这一原则，比如子类做了方法的重写，因此不推荐重写父类方法，或者重写保证入参有更宽松的入口范文且函数输出有更狭窄的输出范围（即不影响父类的方法，子类的实现是父类功能的一个超集）。

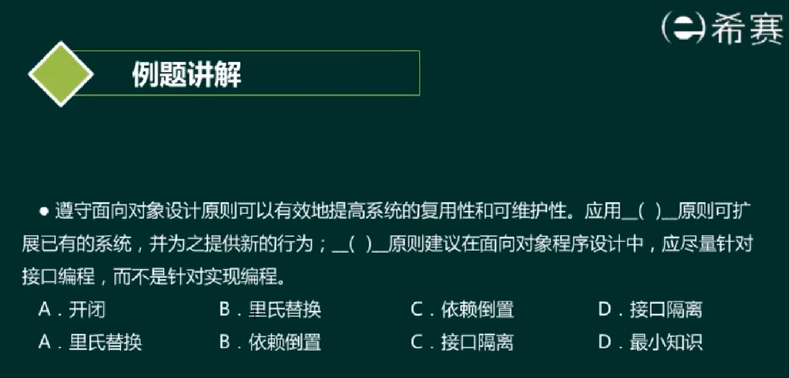

image-20220417115028014

AB

设计模式

更详细的见：https://www.runoob.com/design-pattern/design-pattern-tutorial.html

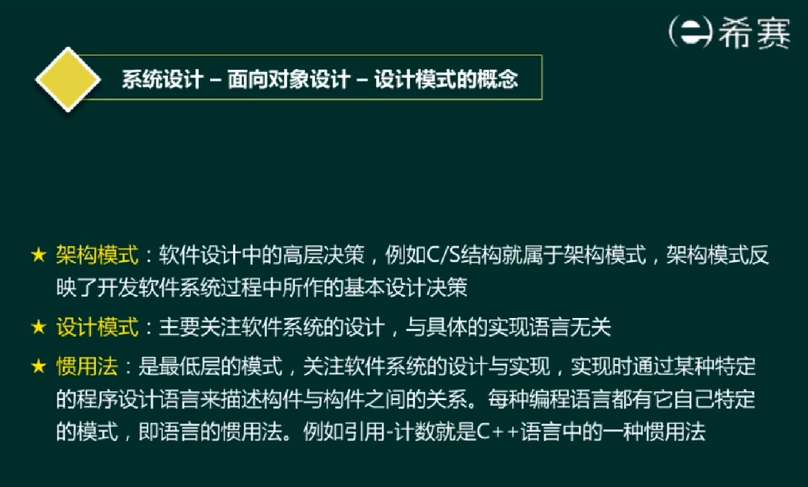

image-20220417115403133

惯用法与设计模式的差异在于和程序设计语言相关

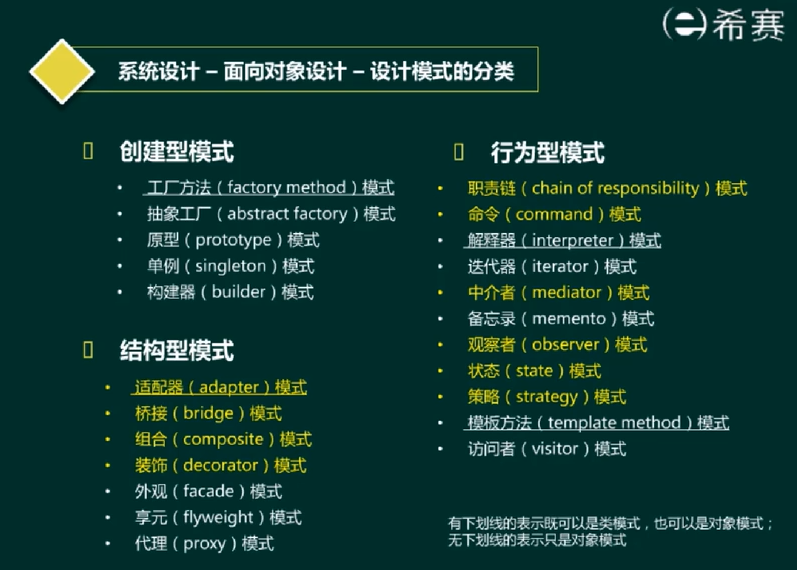

image-20220417115728013

创建型模式

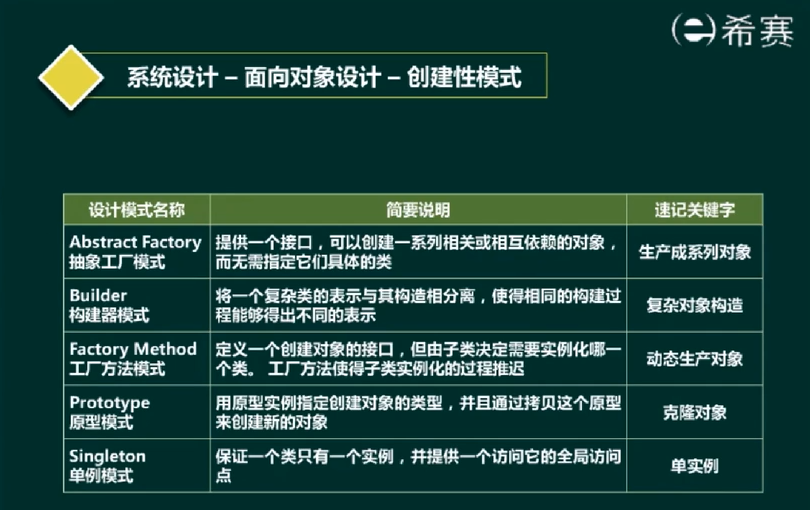

image-20220417121133277

抽象工厂模式何时使用：系统的产品有多于一个的产品族，而系统只消费其中某一族的产品。

结构型模式

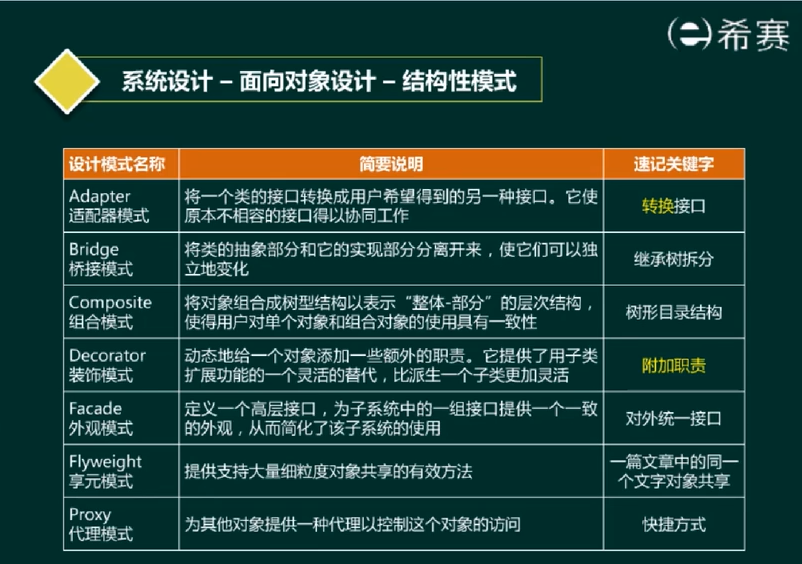

image-20220417122153828

适配器模式是结构型模式的始祖。

享元模式类似活字印刷

行为型模式

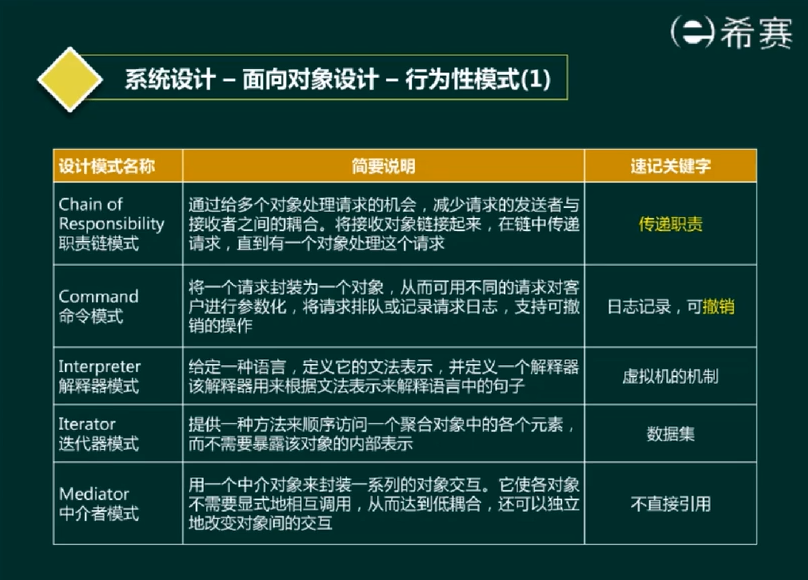

image-20220417124722083

中介者和代理的差异类似交换机和路由器的关系。

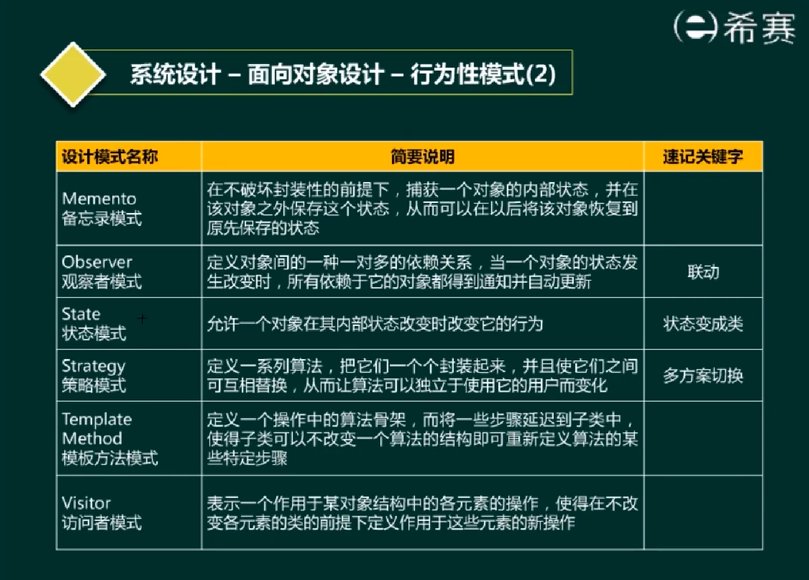

image-20220417125542330

备忘录模式的速记关键字是 游戏存档

观察者模式又称为 观察-订阅模式

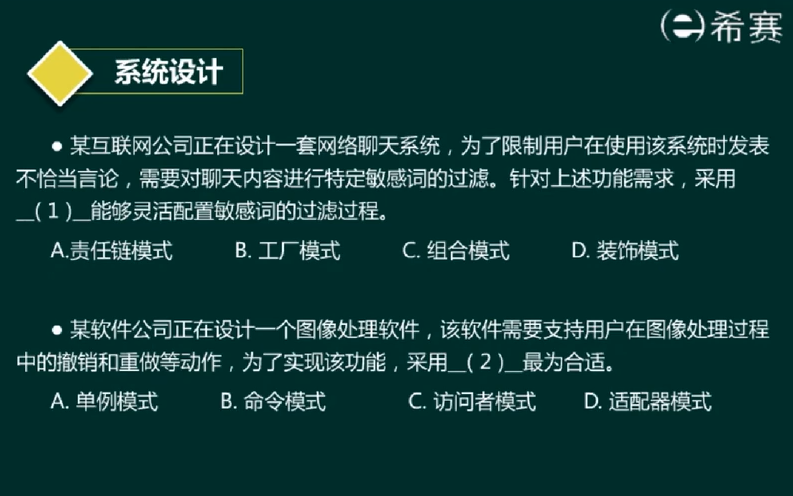

image-20220417130018993

A（装饰模式本质上是希望一个功能可以不断补充）

B

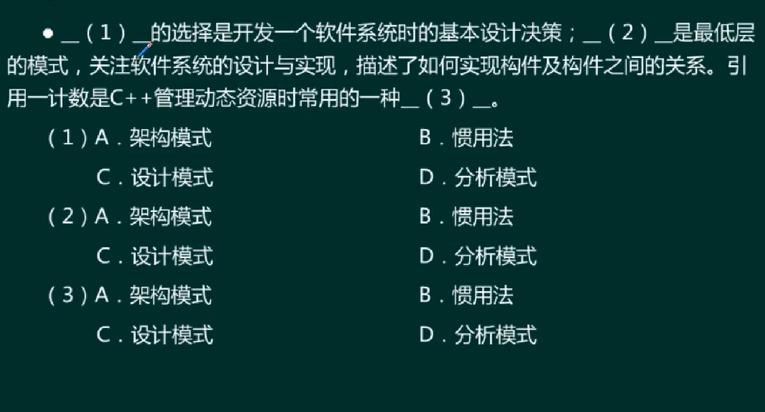

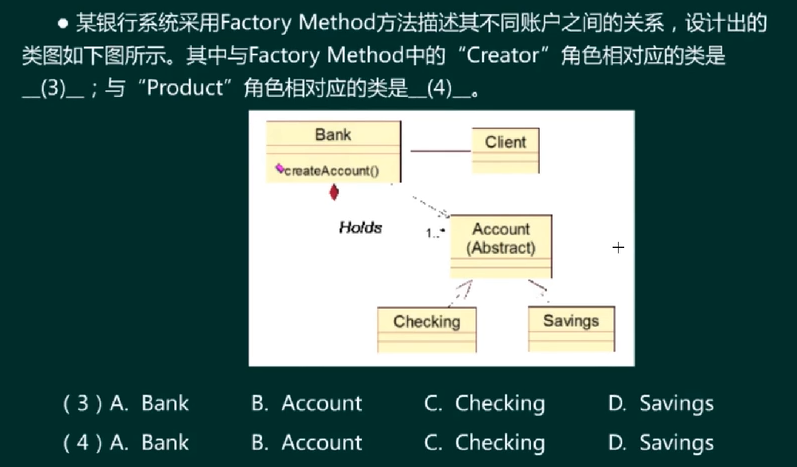

image-20220417143806834

AB

image-20220417143858688

ABB

人机界面设计

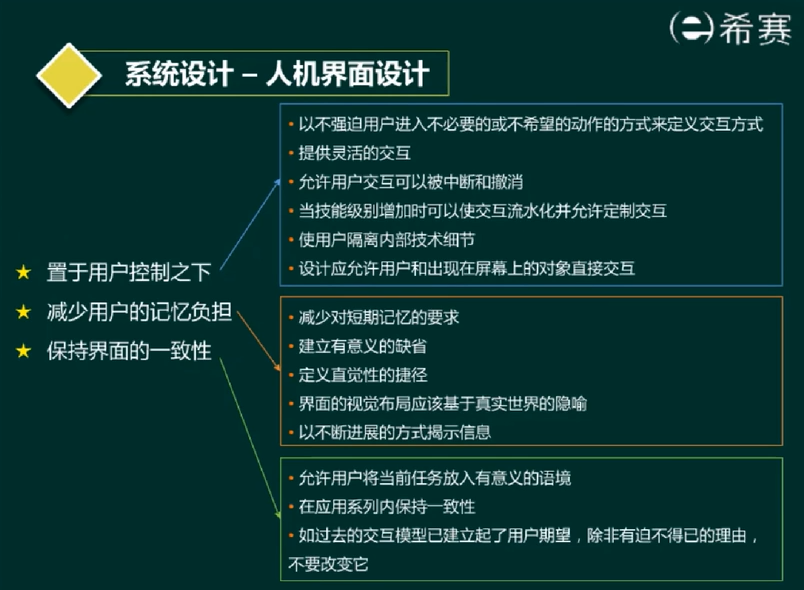

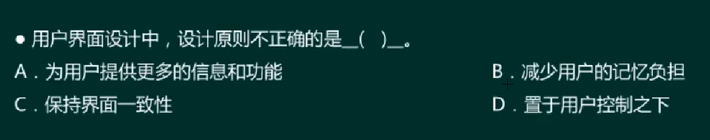

image-20220417143938320

image-20220417144222344

A

Web应用设计

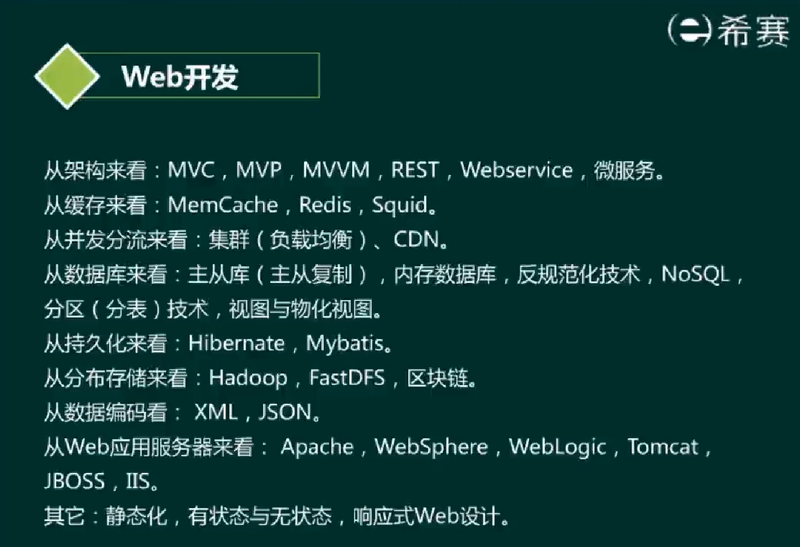

image-20220417144242136

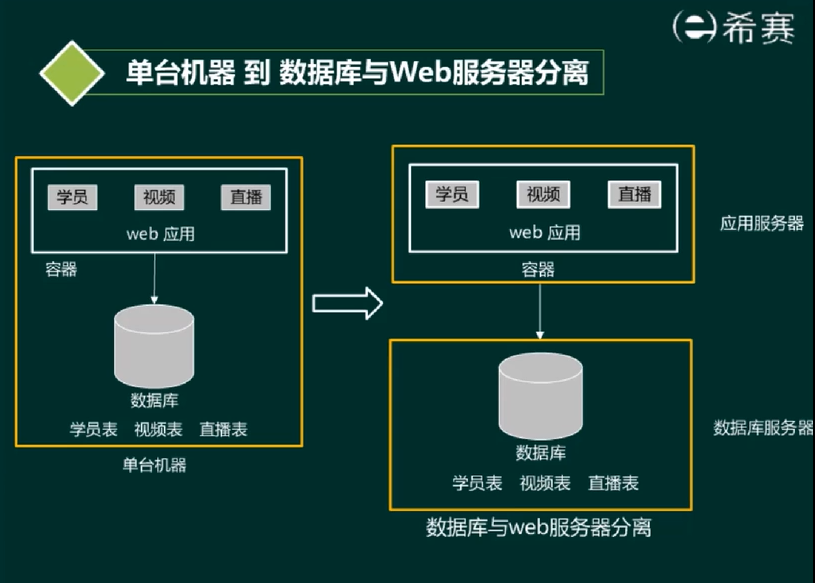

image-20220418205619582

image-20220418205805257

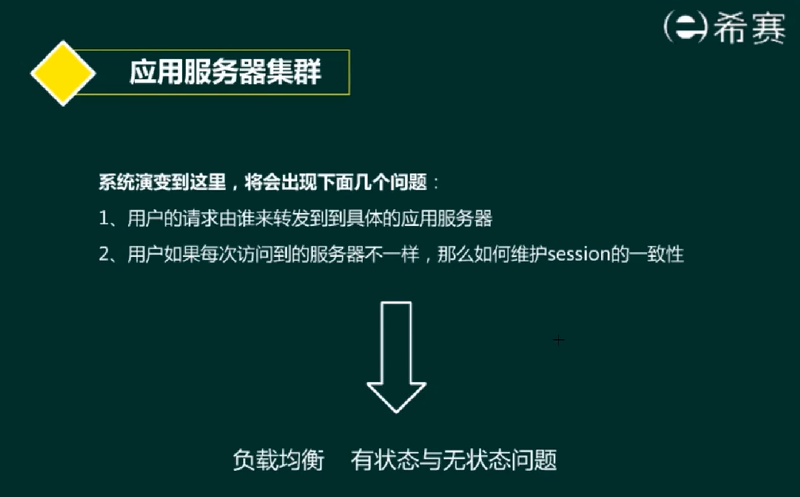

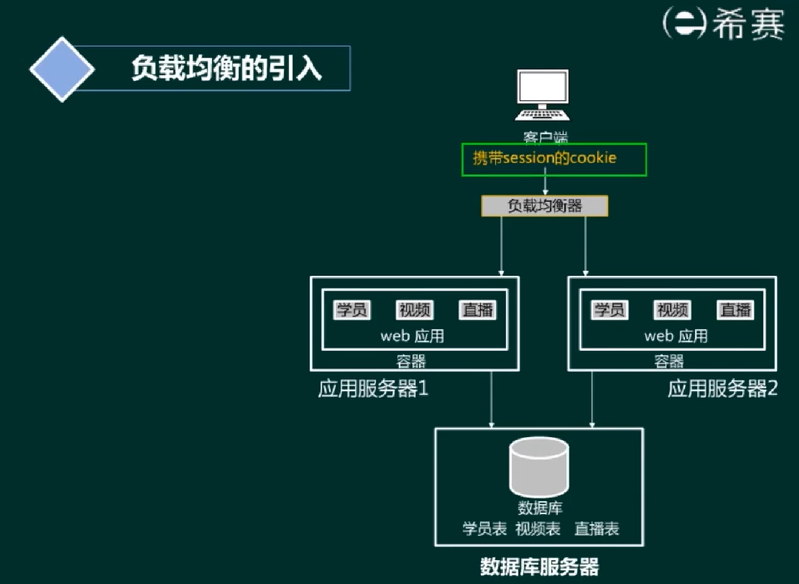

负载均衡

image-20220418210150209

session存入客户端或者session存入一台专门的服务器

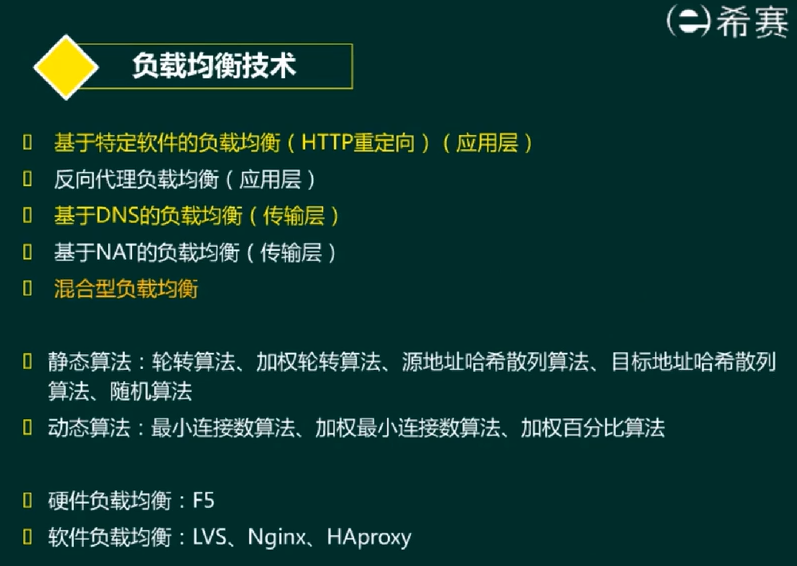

image-20220418210224499

DNS：域名解析来负载均衡，比如通过DNS区分国内国外的流量进行分流

NAT：通过建立ip地址和端口号的映射进行

DNS和NAT的方式无法用动态算法进行负载均衡，如果要动态的话一般通过软件如Nginx进行处理

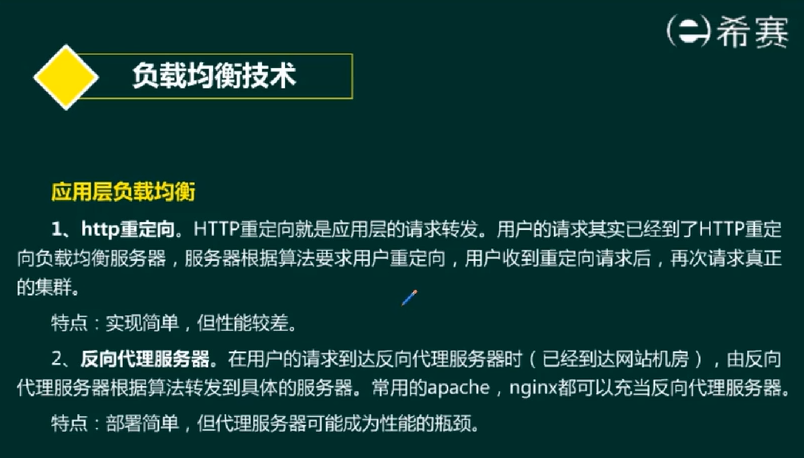

image-20220418211924363

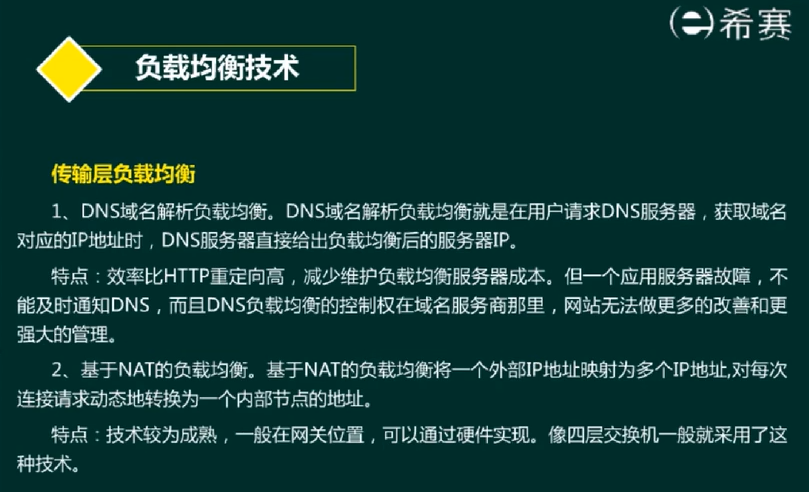

image-20220418212000224

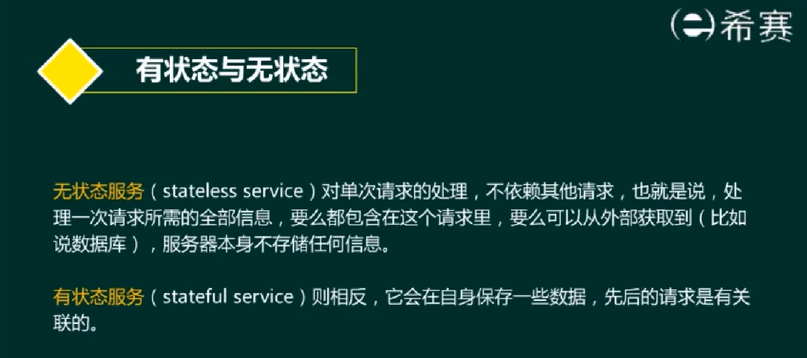

image-20220418212111809

数据库读写分离化

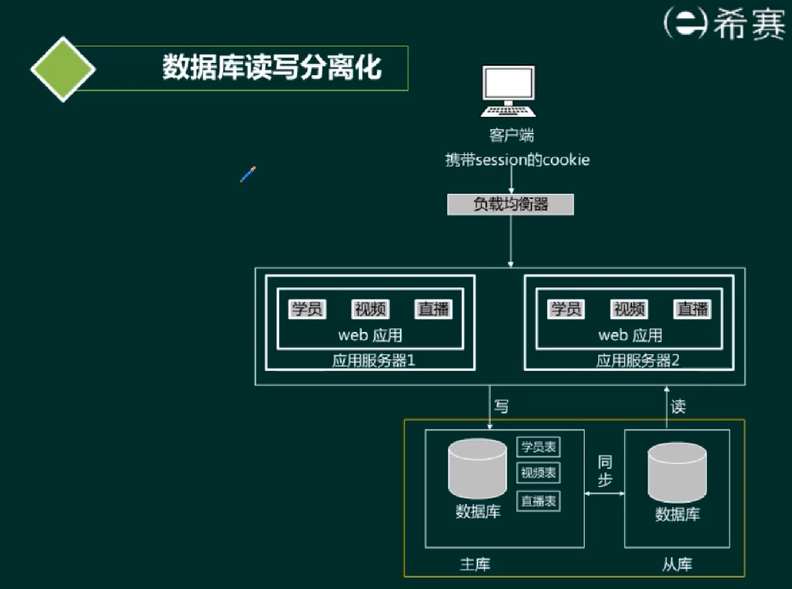

主从库，读写分离：一个主库，多个从库。主库负责写，从库负责读，主库写入后通过某种机制同步到从库中。

image-20220418212138641

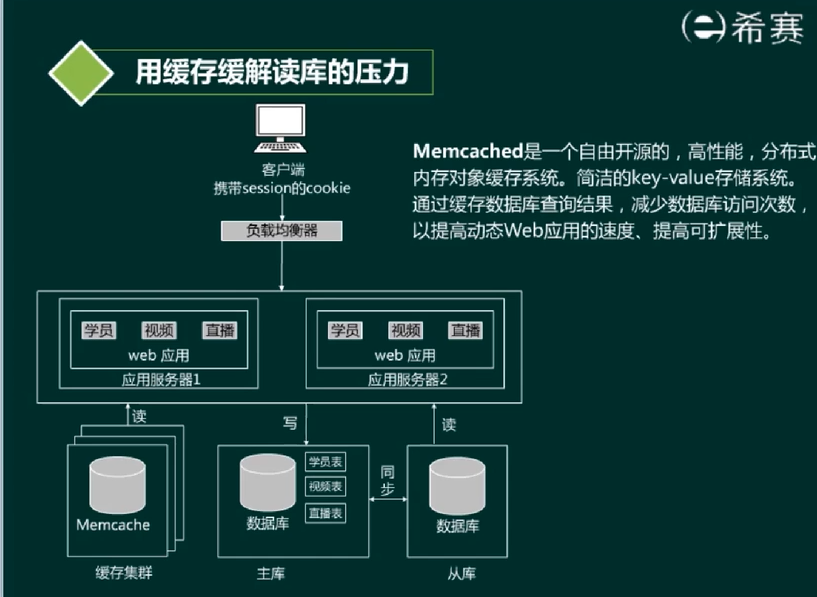

image-20220418212346526

我们平时的项目比较出名的还有Redis

CDN

image-20220418224906191

CDN > 国家骨干网 > 普通网络线路

XML和JSON

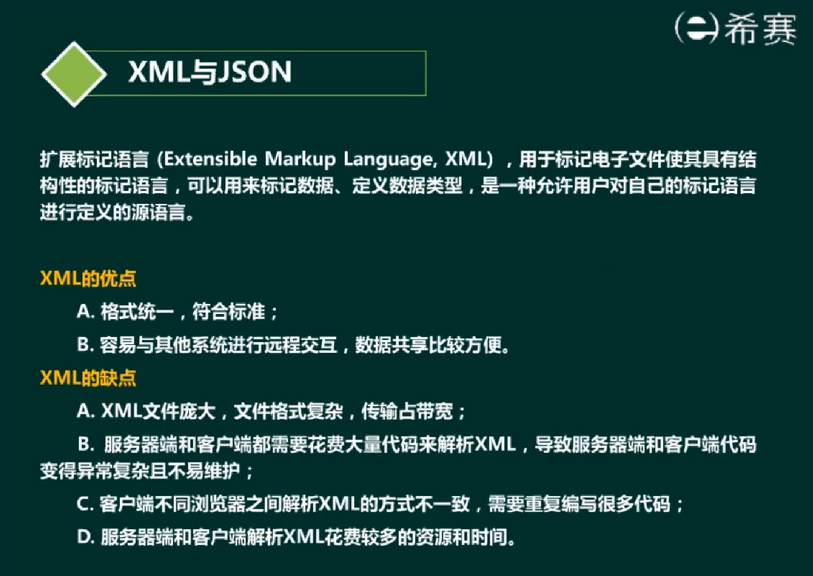

image-20220418225229265

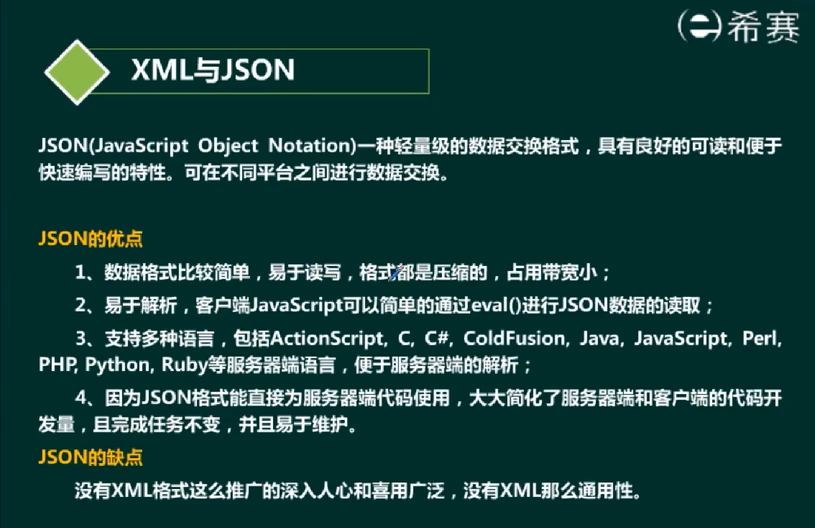

image-20220418225527774

web应用服务器

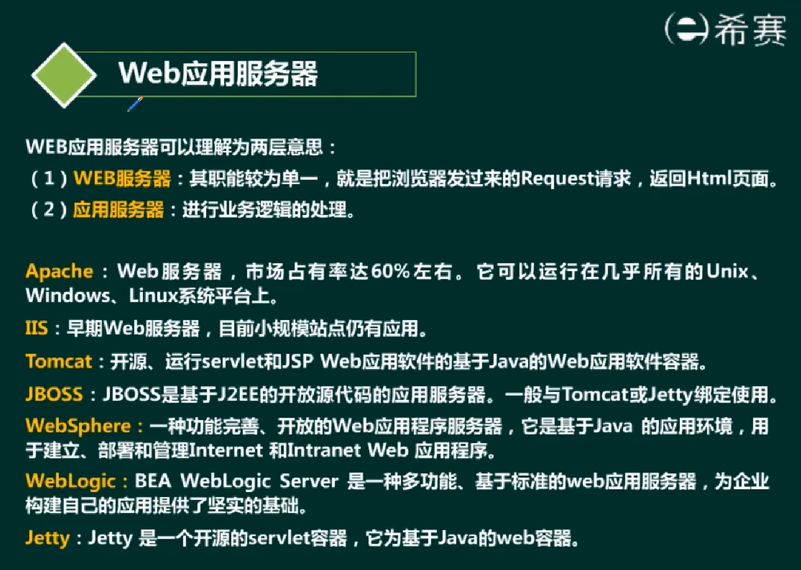

image-20220418225618656

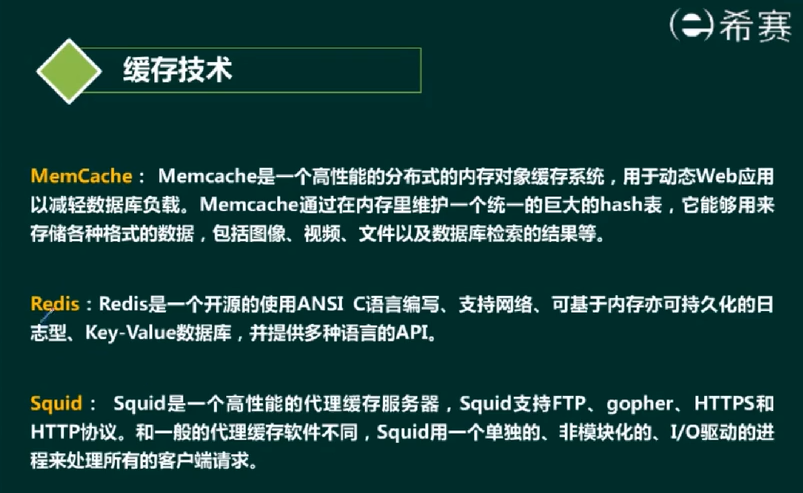

缓存技术

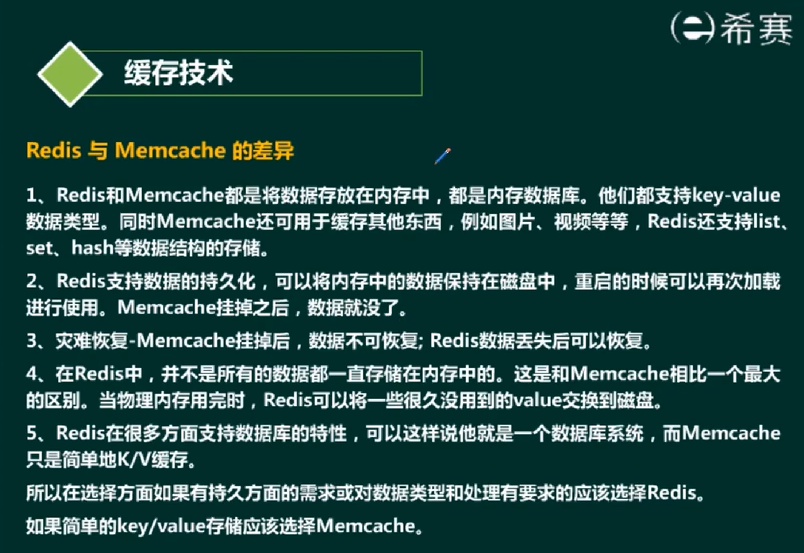

image-20220418225708432

image-20220418225724431

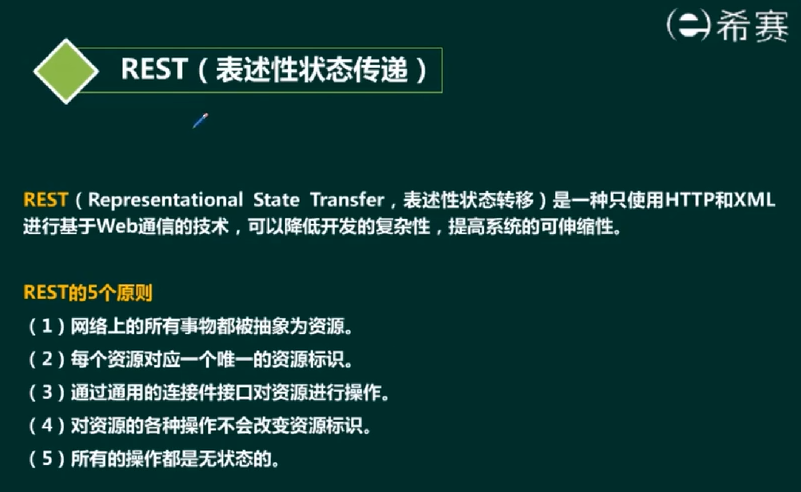

REST

image-20220418225846487

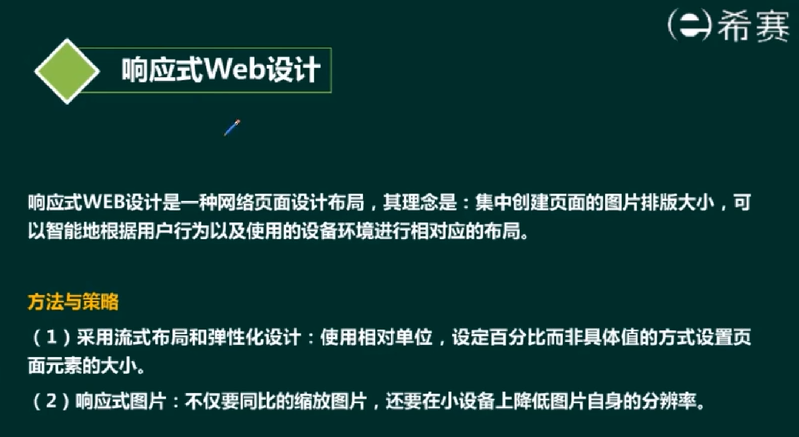

响应式web设计

image-20220418225953664
