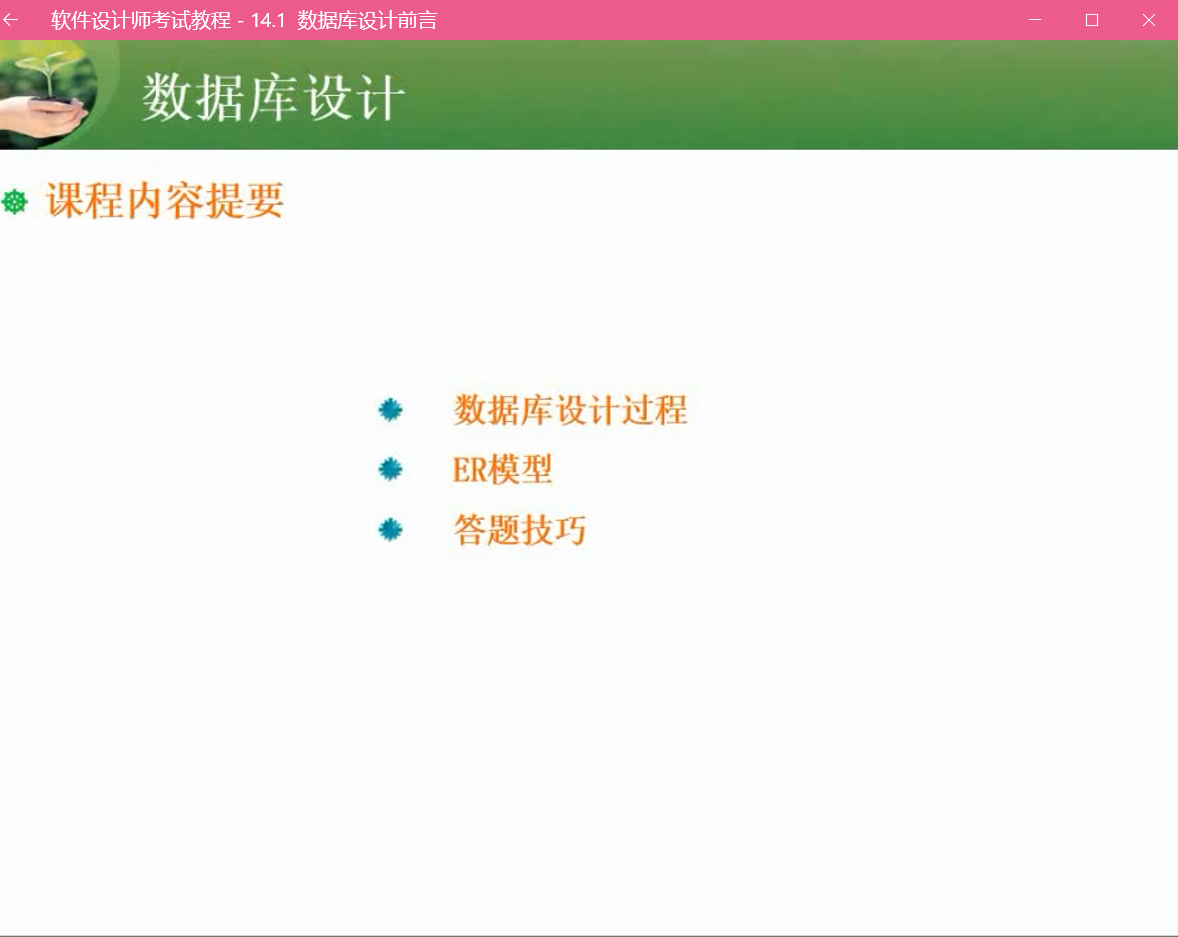

课程内容提要

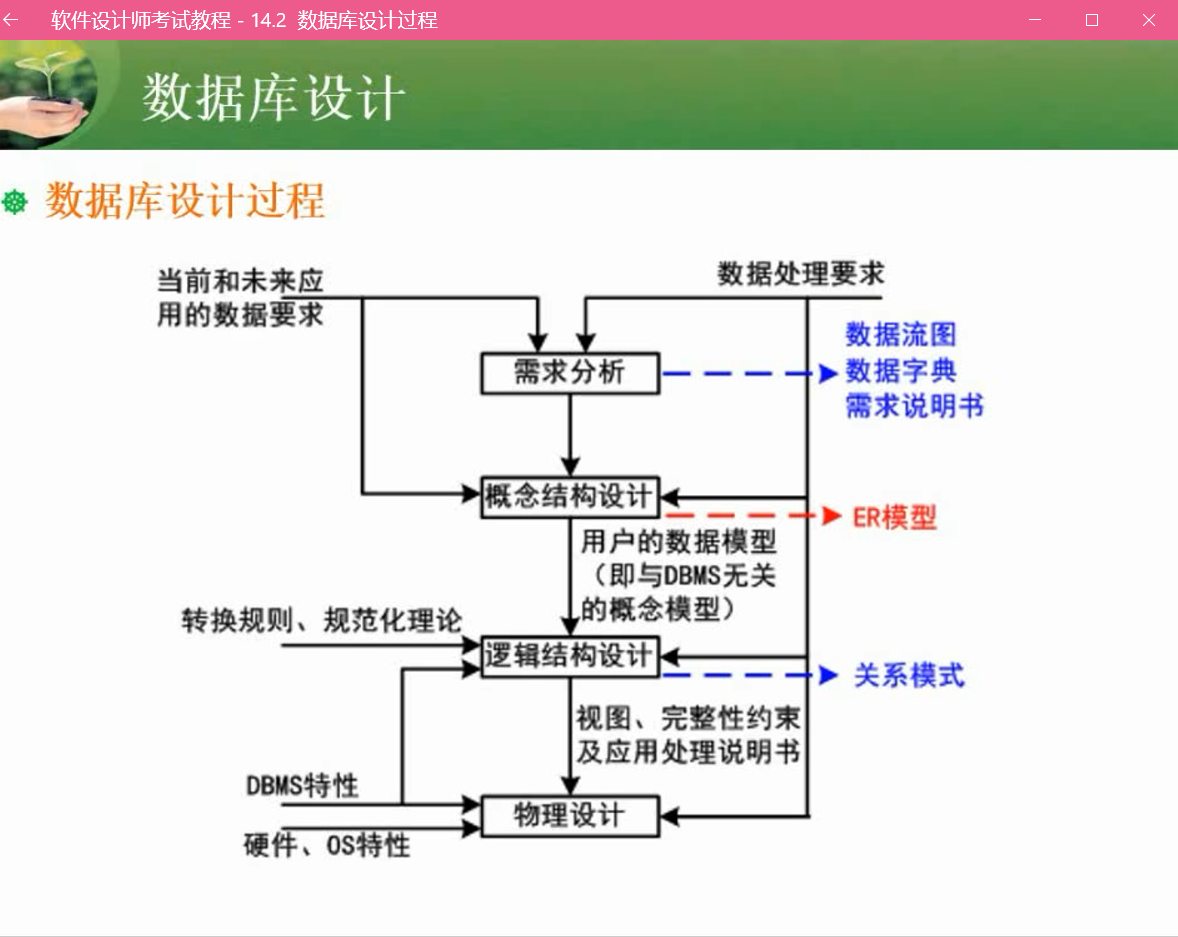

数据库设计过程
蓝线是每个过程的产物
ER模型

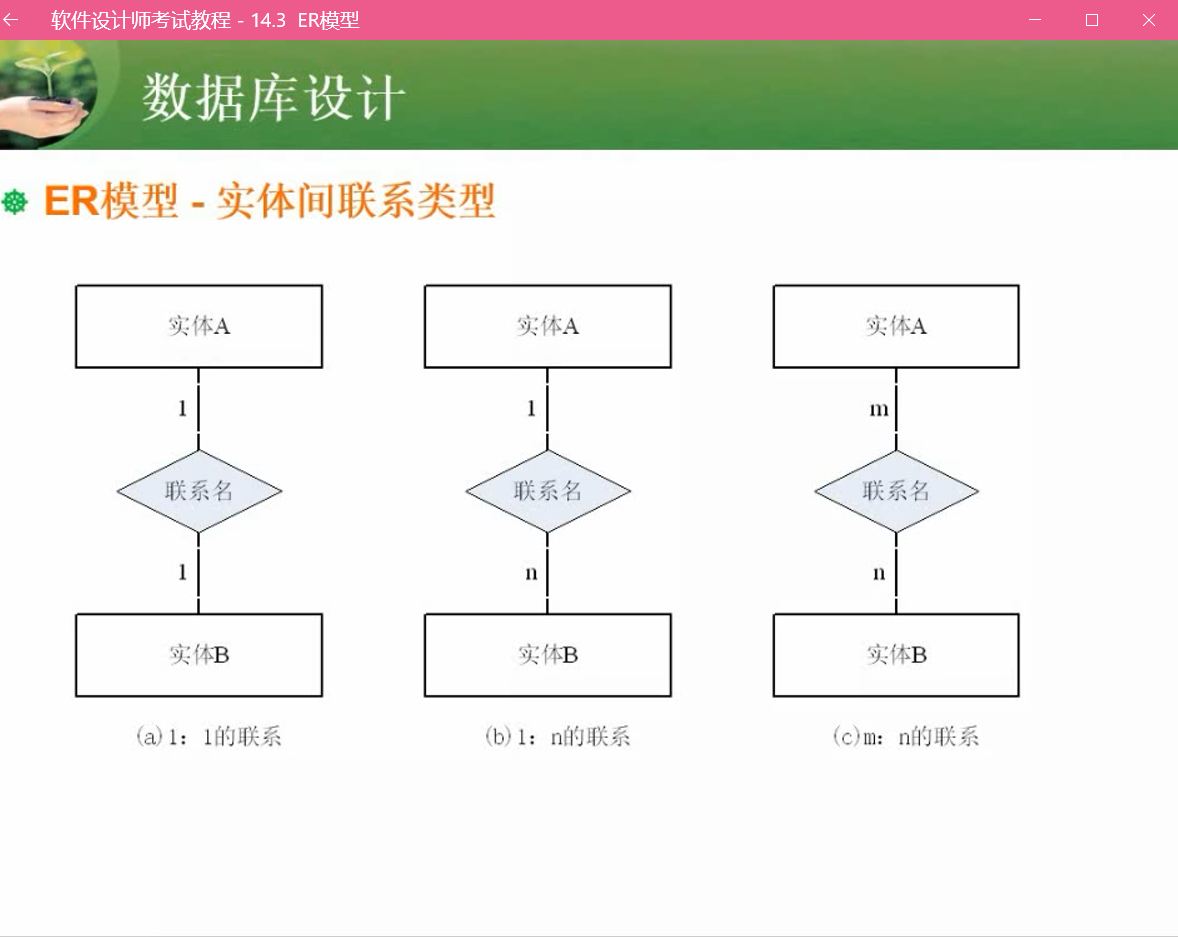

实体间联系类型

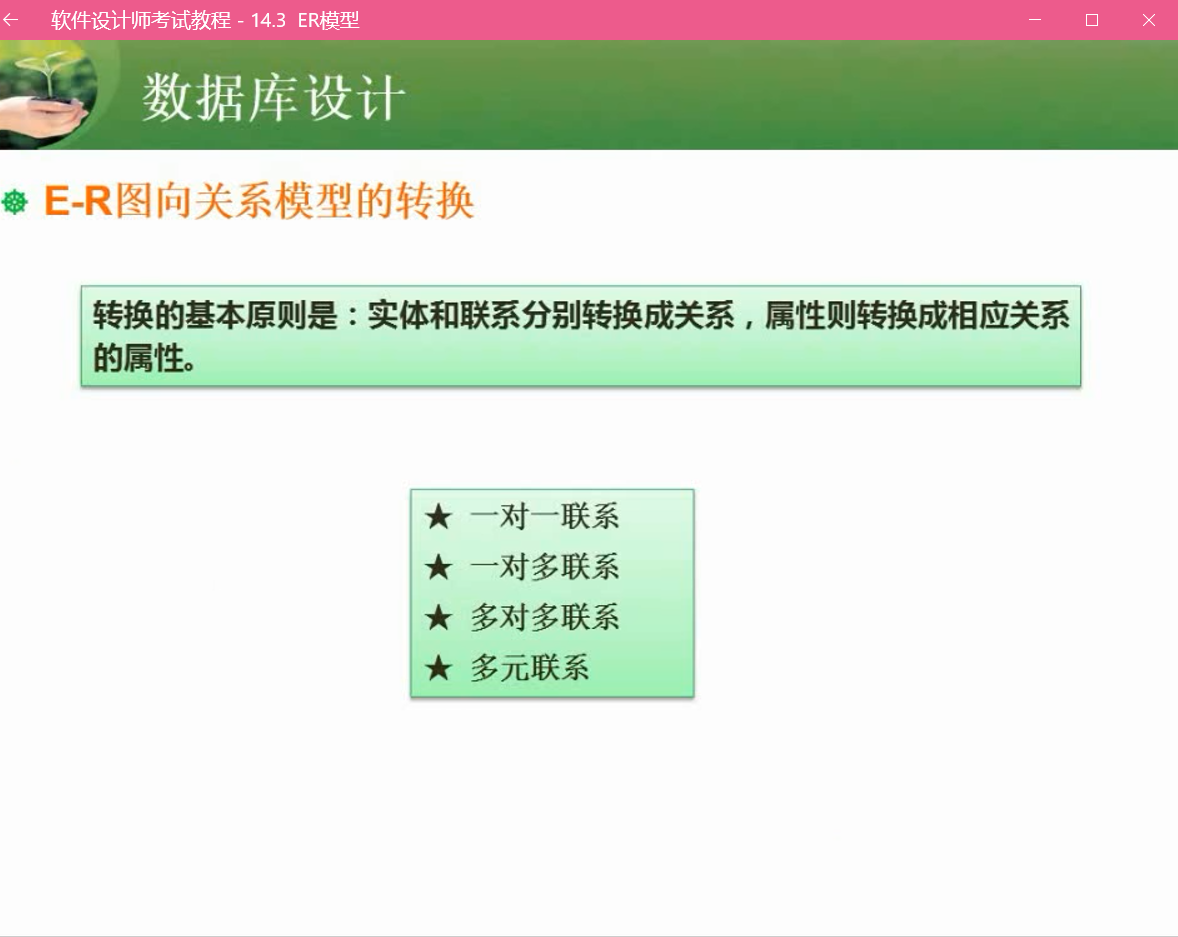

E-R图向关系模型转换
ER模型是概念模型，强调语义表达，用于数据库设计，是用户和数据库设计人员交流语言。在解决实际应用问题时，通常先设计一个E-R模型, 然后再把其转换成计算机能接受的数据模型。

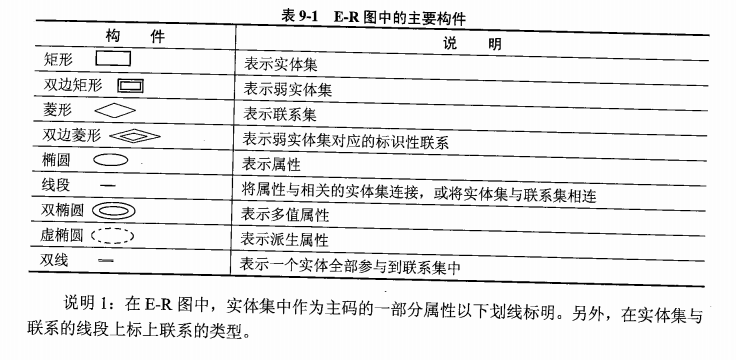

E-R图中的主要构件

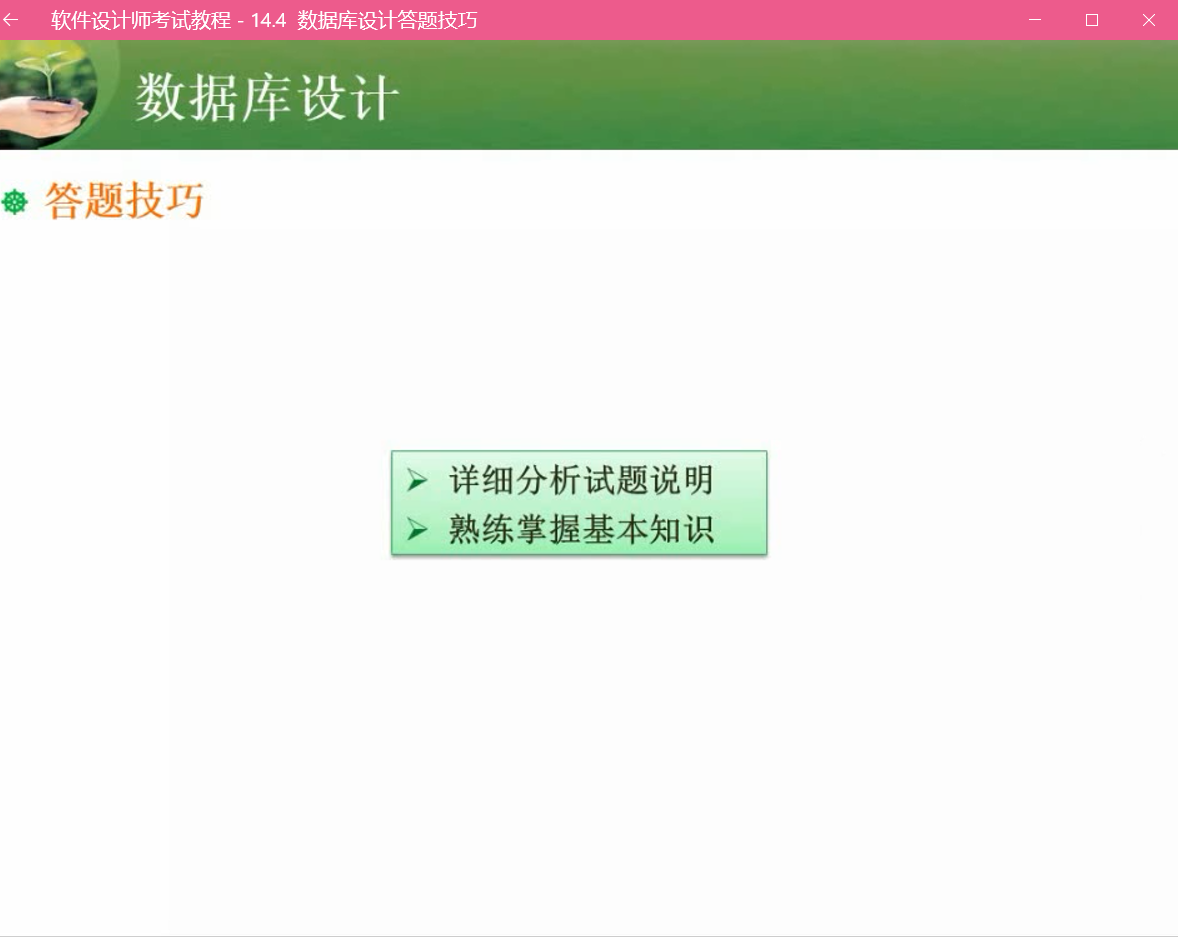

答题技巧

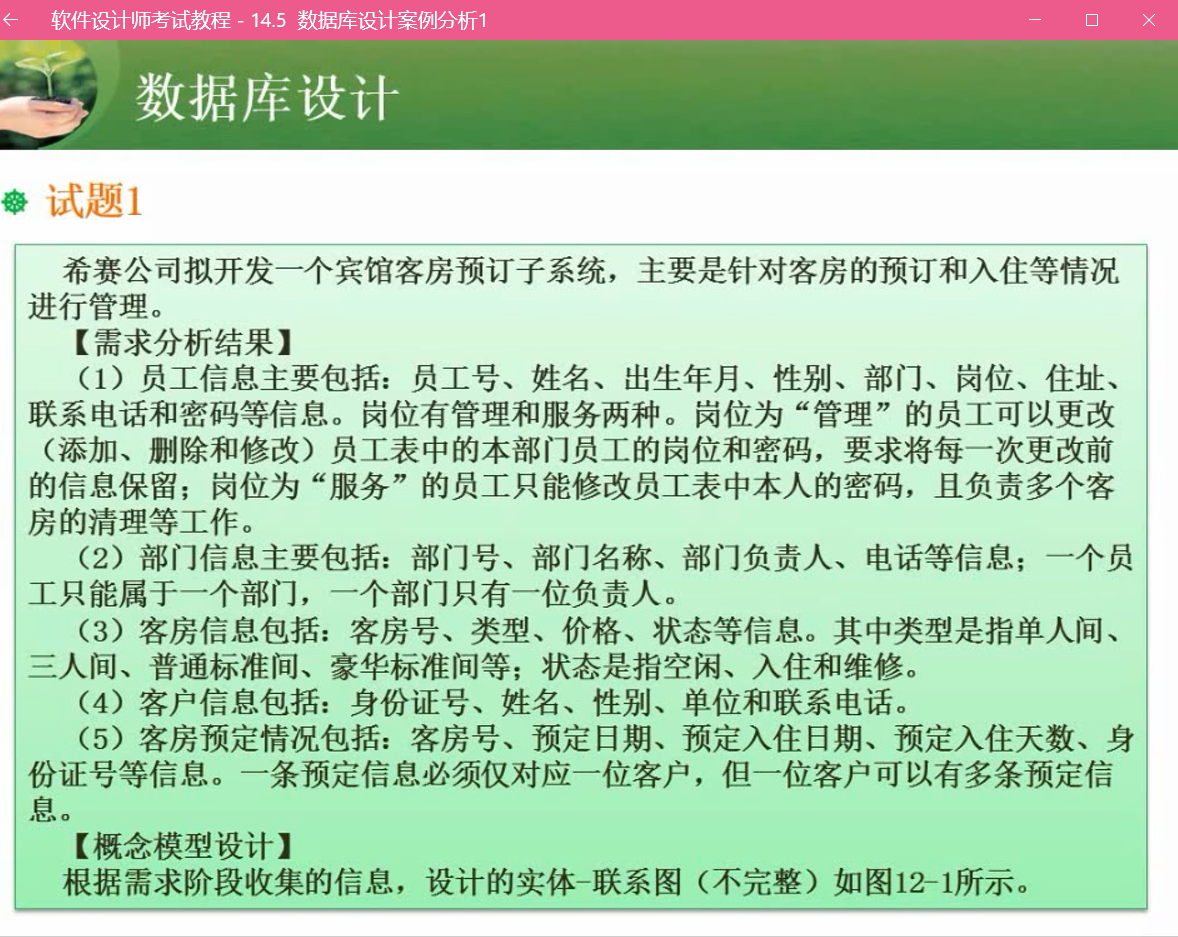

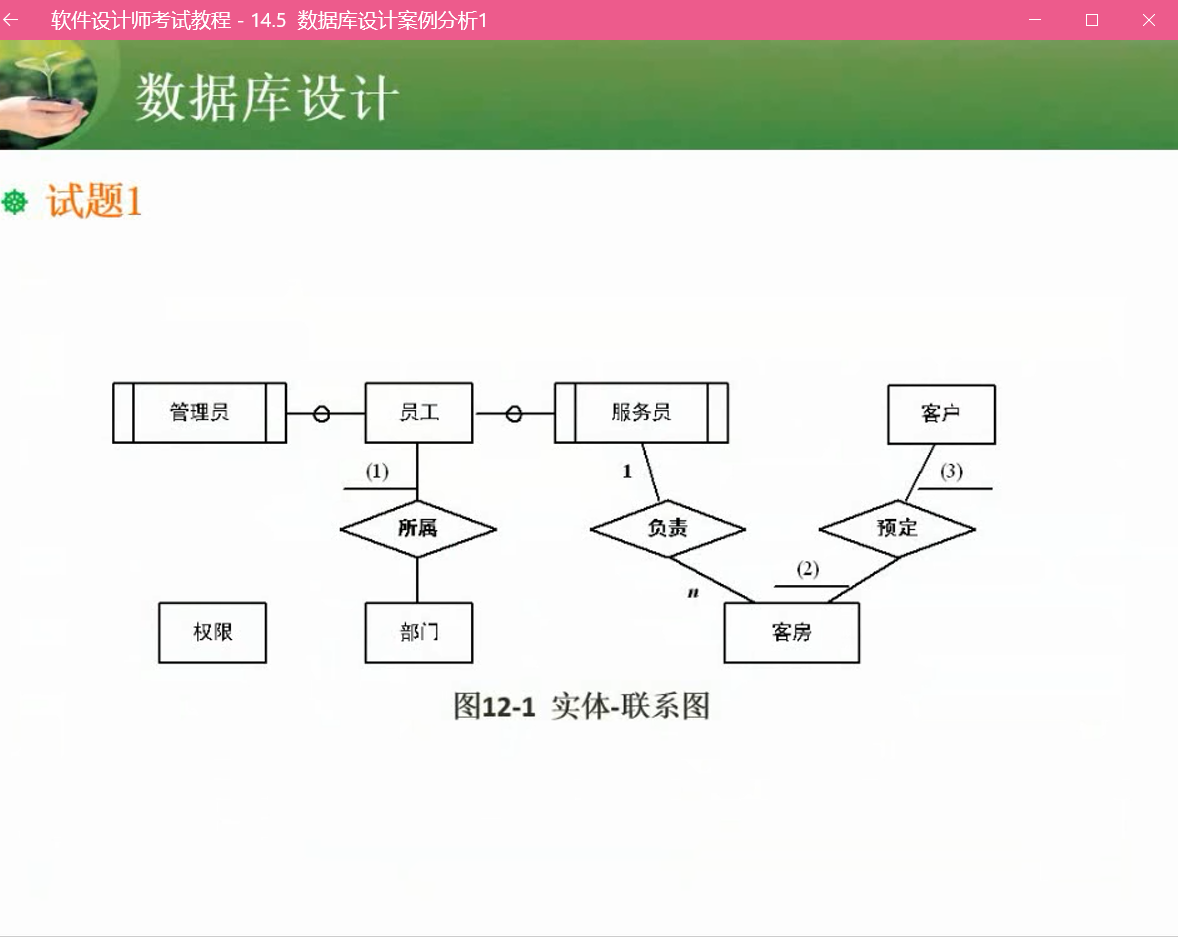

试题1
解：

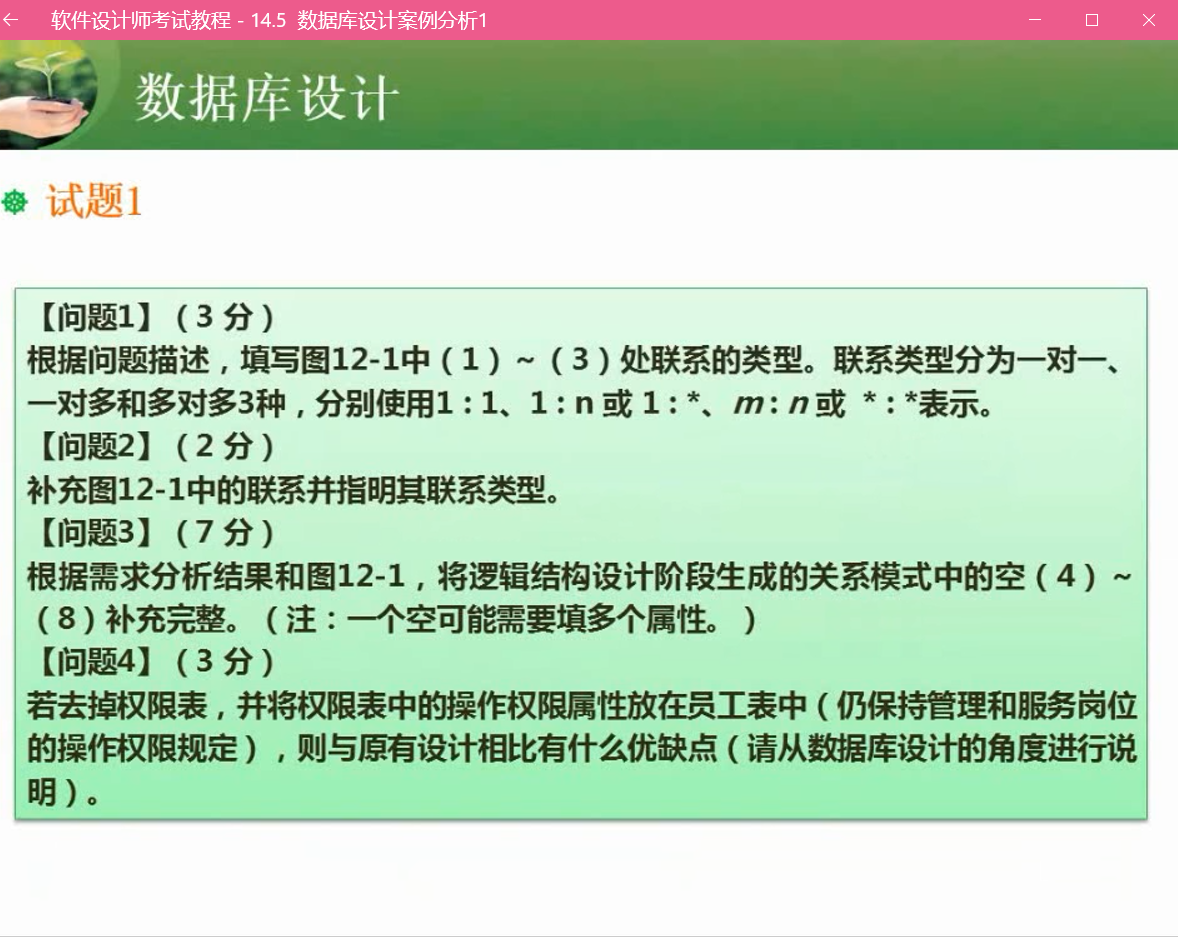

问题一：
菱形构件表示联系集，分析的时候就用这个联系来分析
员工 : 部门 = n:1 (一个员工所属一个部门，一个部分有多个员工所属)
客户 ：客房 = n:m (一个客户可以预定多个客房，一个客房可以被多个客户预定)
上面前半句很好理解，关键是后半句“一个客房可以被多个客户预定”比较令人疑惑。从题干可知，一条预定信息对应一个客户，一条预定信息也对应一个客房，能不能说一个客房对应一个客户呢？
答案是不能的，因为一个客房可以对应多条预定信息，一个客户可以对应多条预定信息，因此这里是还是m: n的联系。客房和客户的锁定需要以支付情况为标准，而且是在规定时间内才锁定的，因此这里还是用常识推断而来。
问题二：
两个不同的实体集之间存在以下3种联系类型：
1:11:nm:n
员工：权限 = m:1 (一个员工对应一个权限，一个权限可以对应多个员工）
（课程中补全图的时候没有补上联系集，所以这里不补上可能好些，防止错误。）

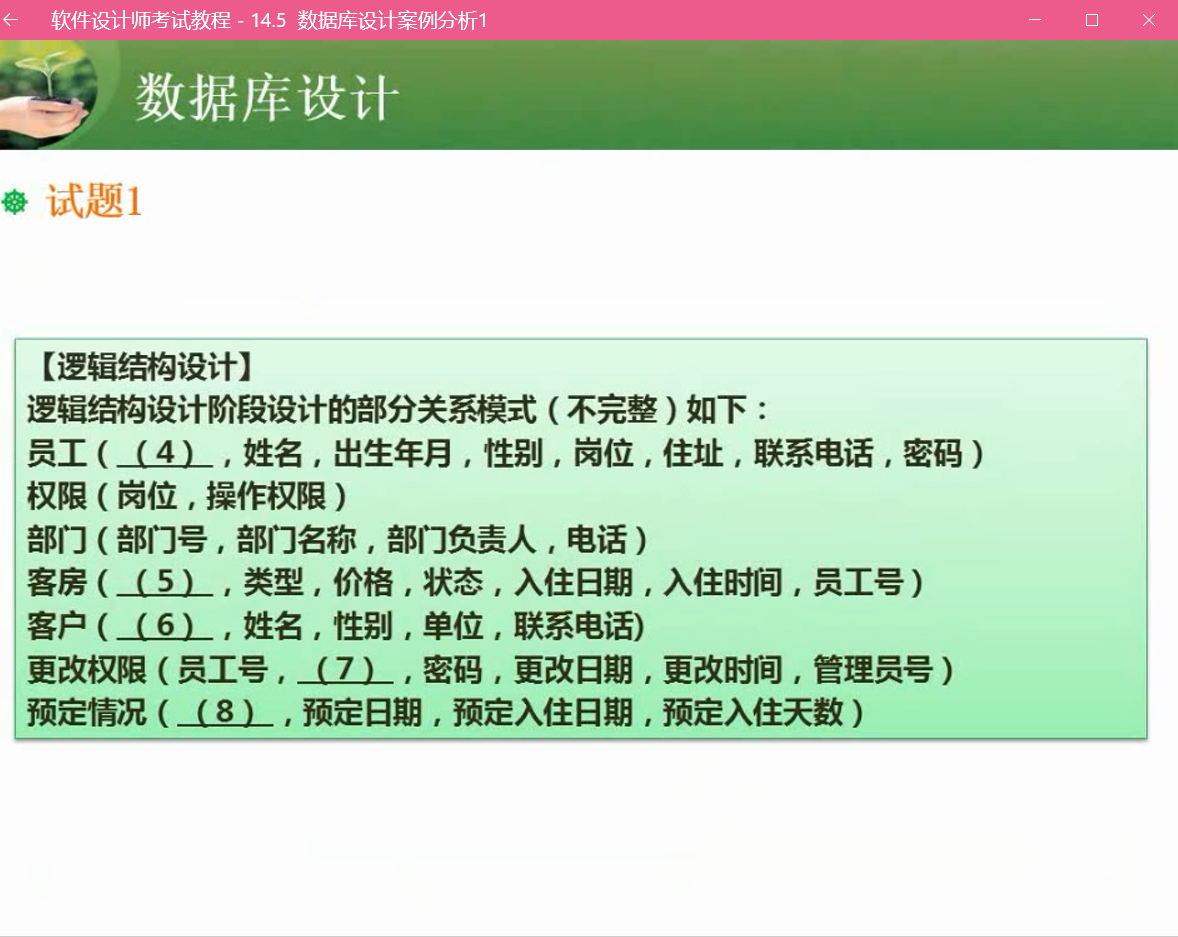

问题三：
（4）员工号，部门号
这里员工号可以直接看出来，但是要得到关系模式需要注意实体的联系。这里《员工》和《权限》以及《部门》存在联系，员工与权限的联系是通过岗位关联的，这个模式中已经存在了。员工与部门是通过部门号关联的。故这里应填 员工号，部门号
（5）客房号
（6）身份证号
（7）岗位
（8）身份证号，客房号
问题四：
缺点：数据冗余
优点：进行查询时减少了连接操作，可以加快查询的速度。
总结：空间换时间

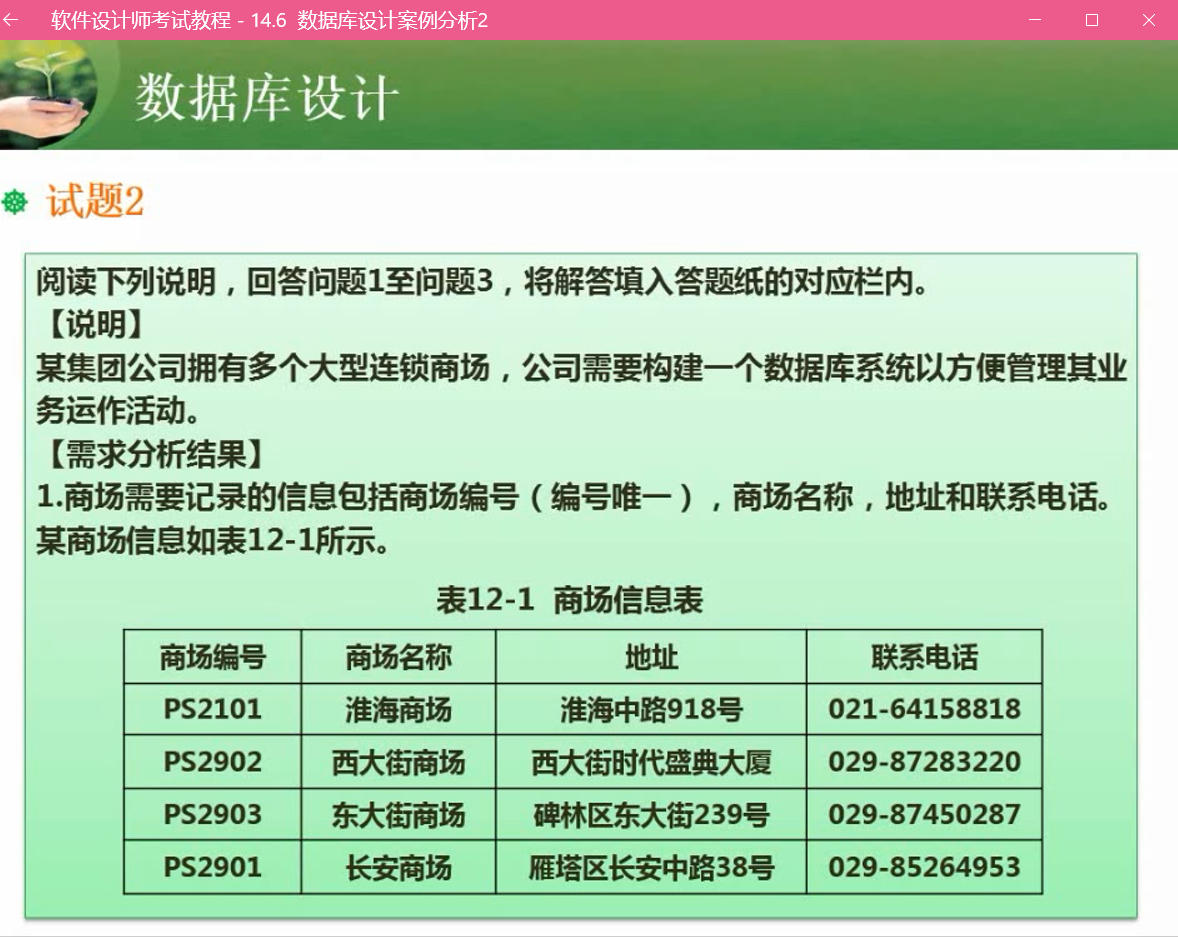

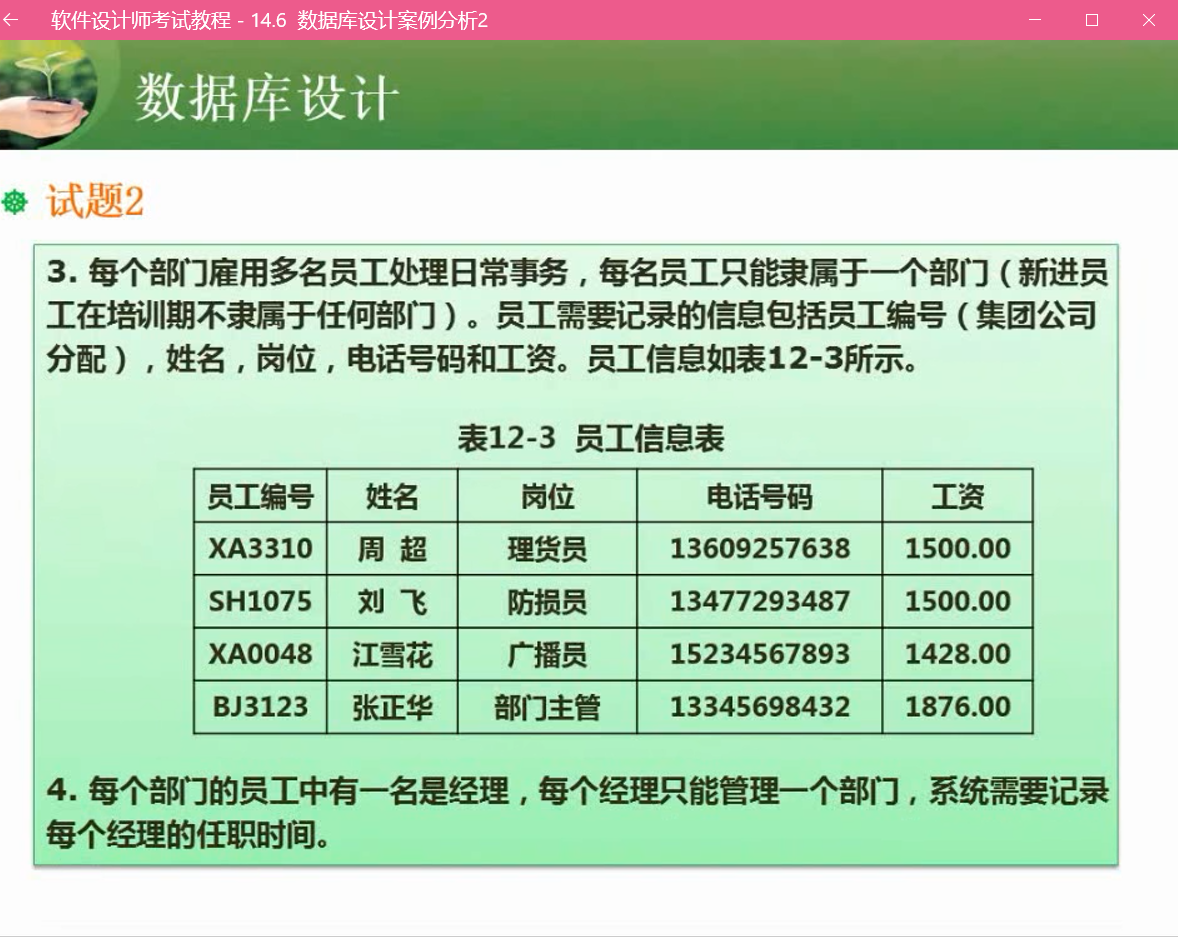

试题2

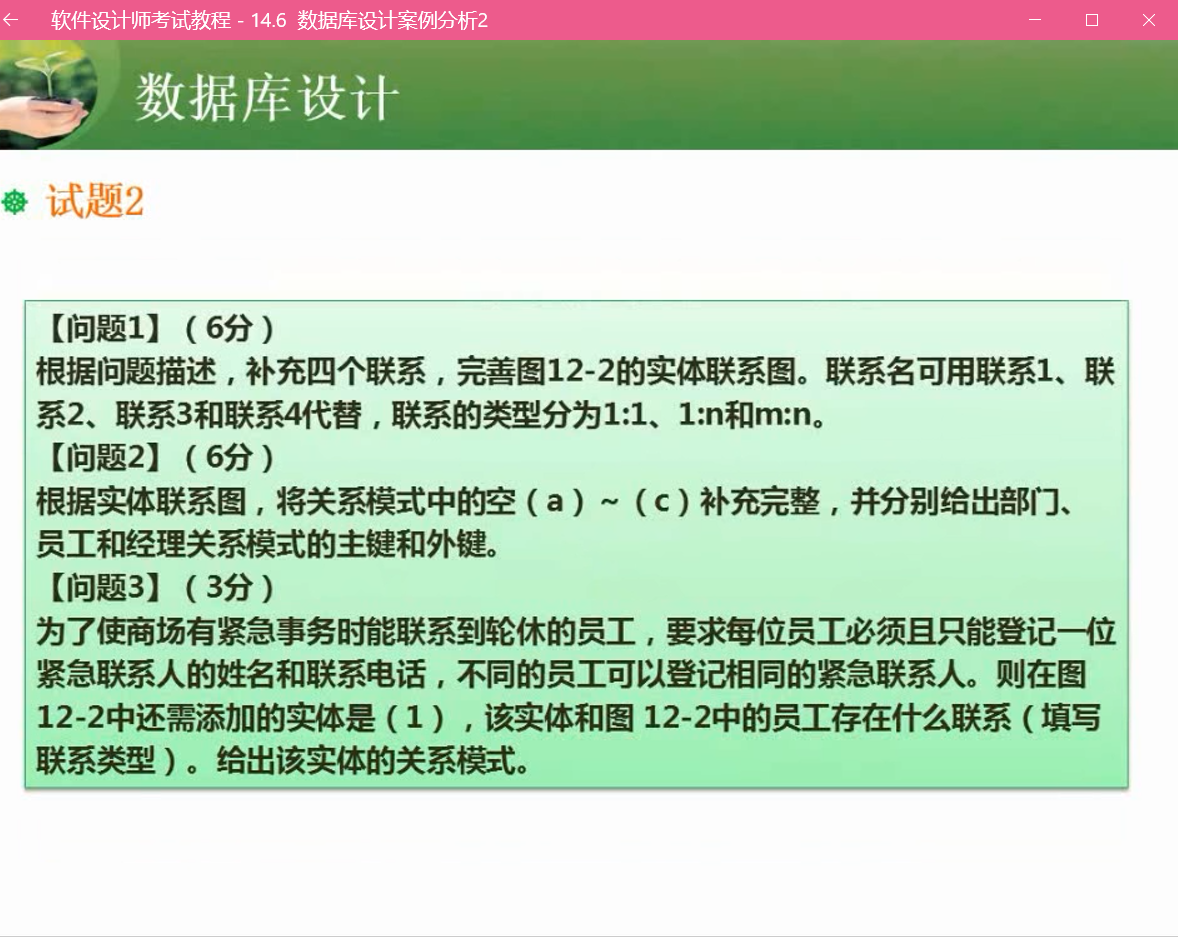

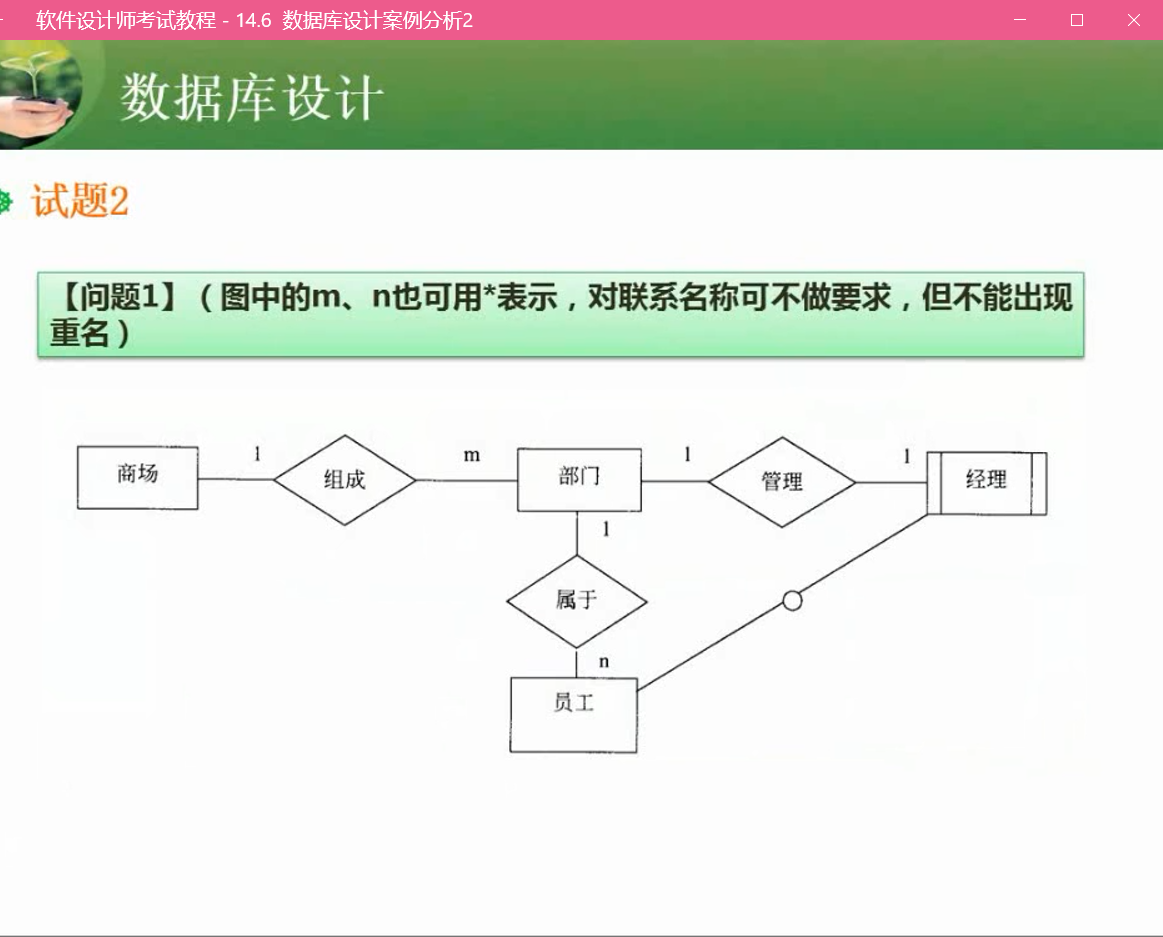

问题一：
根据题干2,3,4：每个商场包含不同的部门 1:n (包含 – 被包含 — 组成)
每个部门雇佣多名员工，每名员工只能隶属一个部门 1:n
每个部门有一名经理，每个经理只能管理一个部门 1:1
如此看来，联系名一般取“多”那一方和“少”的那一方的联系。这里题目没有要求写出联系名，故可以用题目中说的联系1,2,3,4代替。
这里感觉少了一个联系，即员工和经理的联系 ，个人感觉是 员工中有一个是经理， 故
n:1

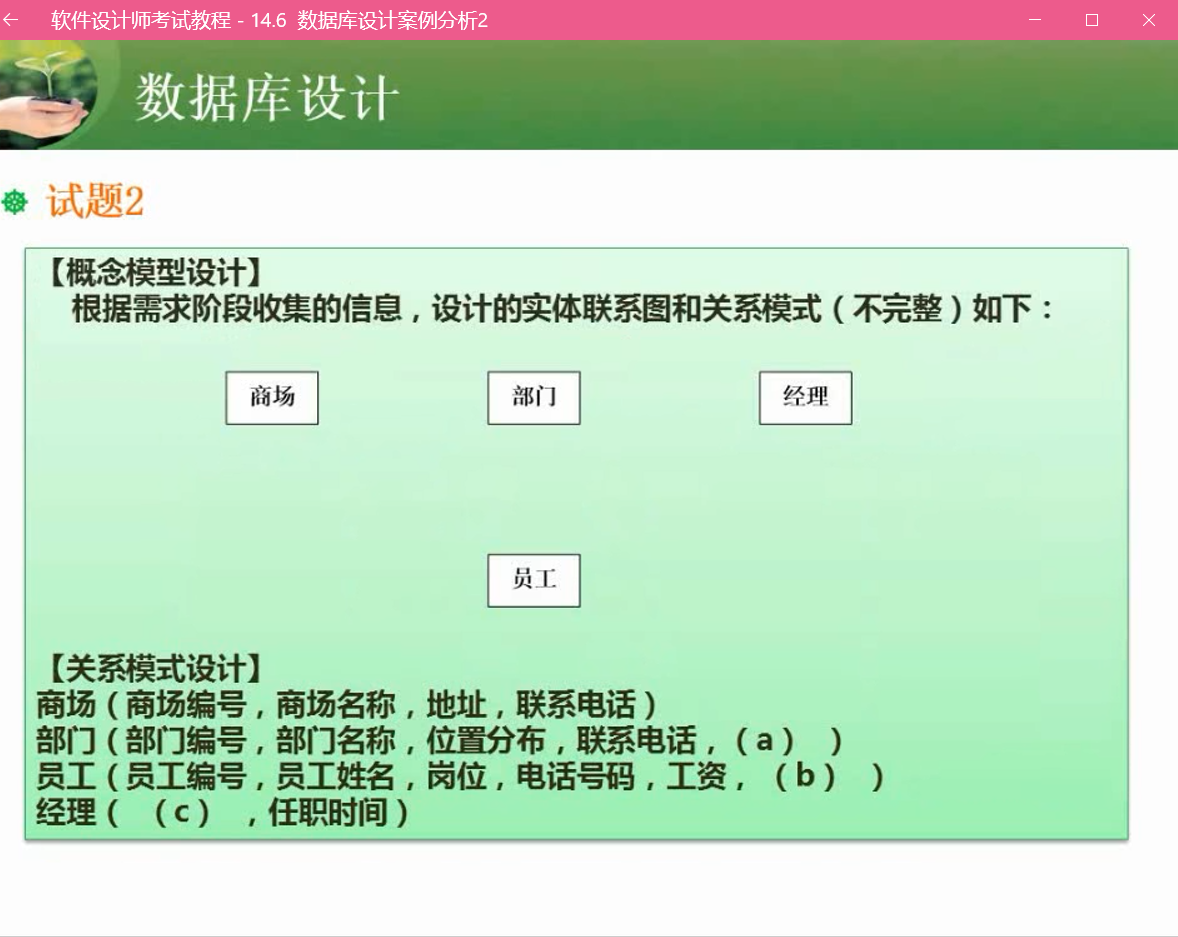

问题二：
商场（商场编号，商场名称，地址，联系电话）
部门（部门编号，部门名称，位置分布，联系电话，商场编号）主键：部门编号 外键：商场编号
员工（员工编号，员工姓名，岗位，电话号码，工资，部门编号）主键：员工编号 外键：部门编号
经理（员工编号，任职时间）主键：员工编号 外键：员工编号
值得注意的是，外键也可以作为主键，如经理这个关系模式
另外，说到这里需要提下主键的一个容易理解错误的点，就是当主键是联合主键时(即存在多个关键字)，这时候主键的唯一性针对的是这个联合主键。也就是说，当一个表有多个主键时，此时是多个主键一起做为主键，即联合主键，多个主键只要有一个不同，就算作不同的。但当多个主键完全一样时，才会报错，说主键不能重复。
问题三：
联系类型分为1:1, 1:n, m:n
关系模式是数据库设计使用的，可以认为是数据库的字段需要设计哪些。
紧急联系人:员工 = 1:n
紧急联系人（员工编号，姓名，电话）
