下午题：数据流图用于进行需求分析
课程内容提要
基本概念

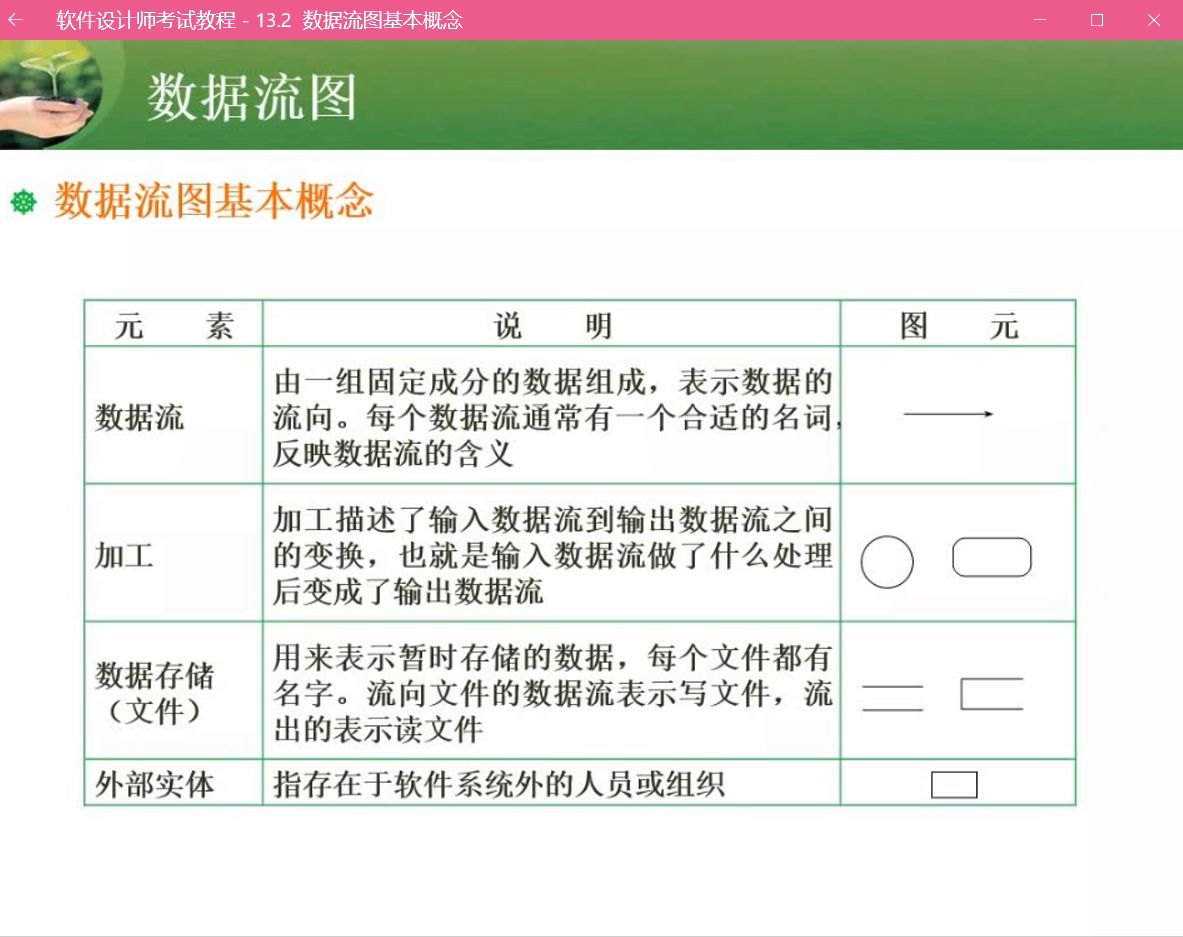

数据流图是结构化开发最为主流的一个工具

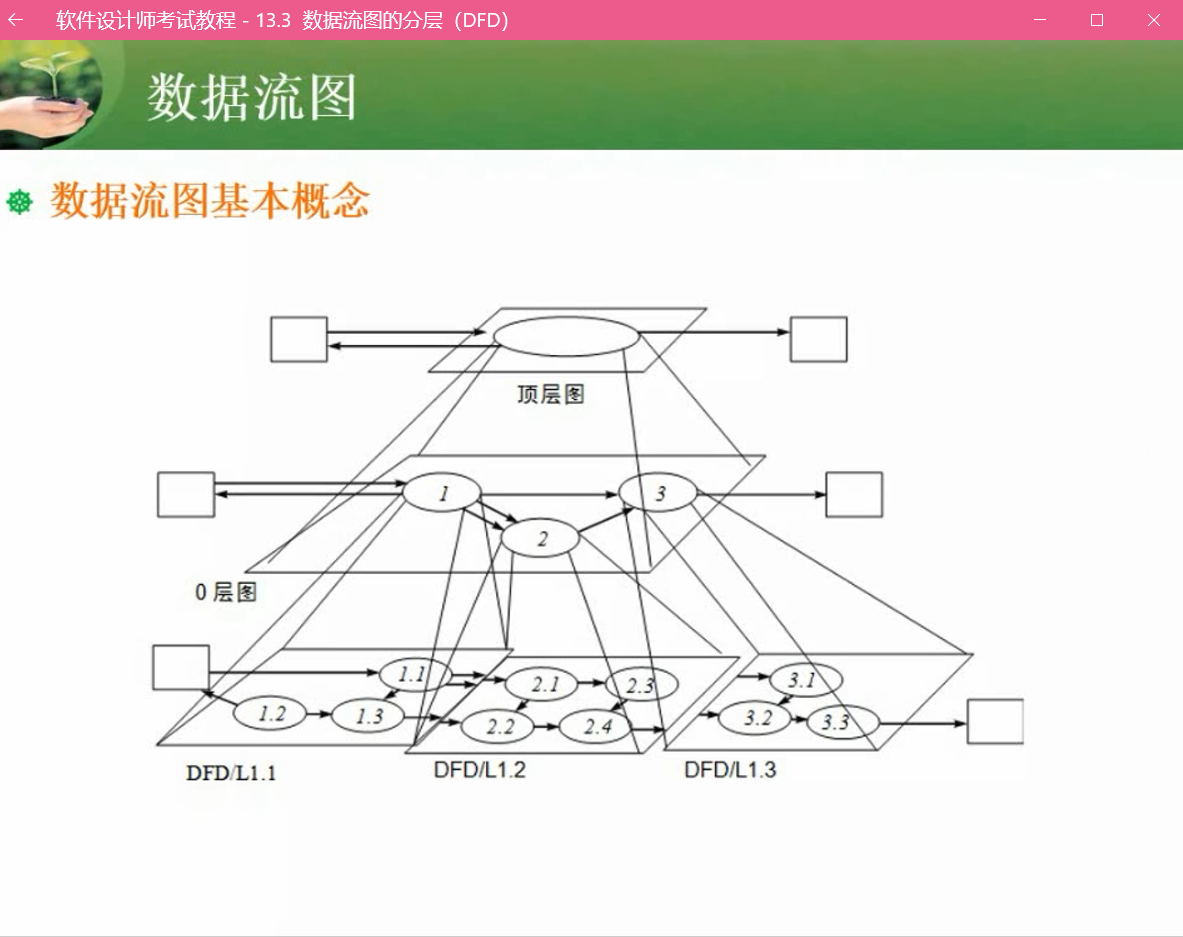

数据流图的分层：
数据字典

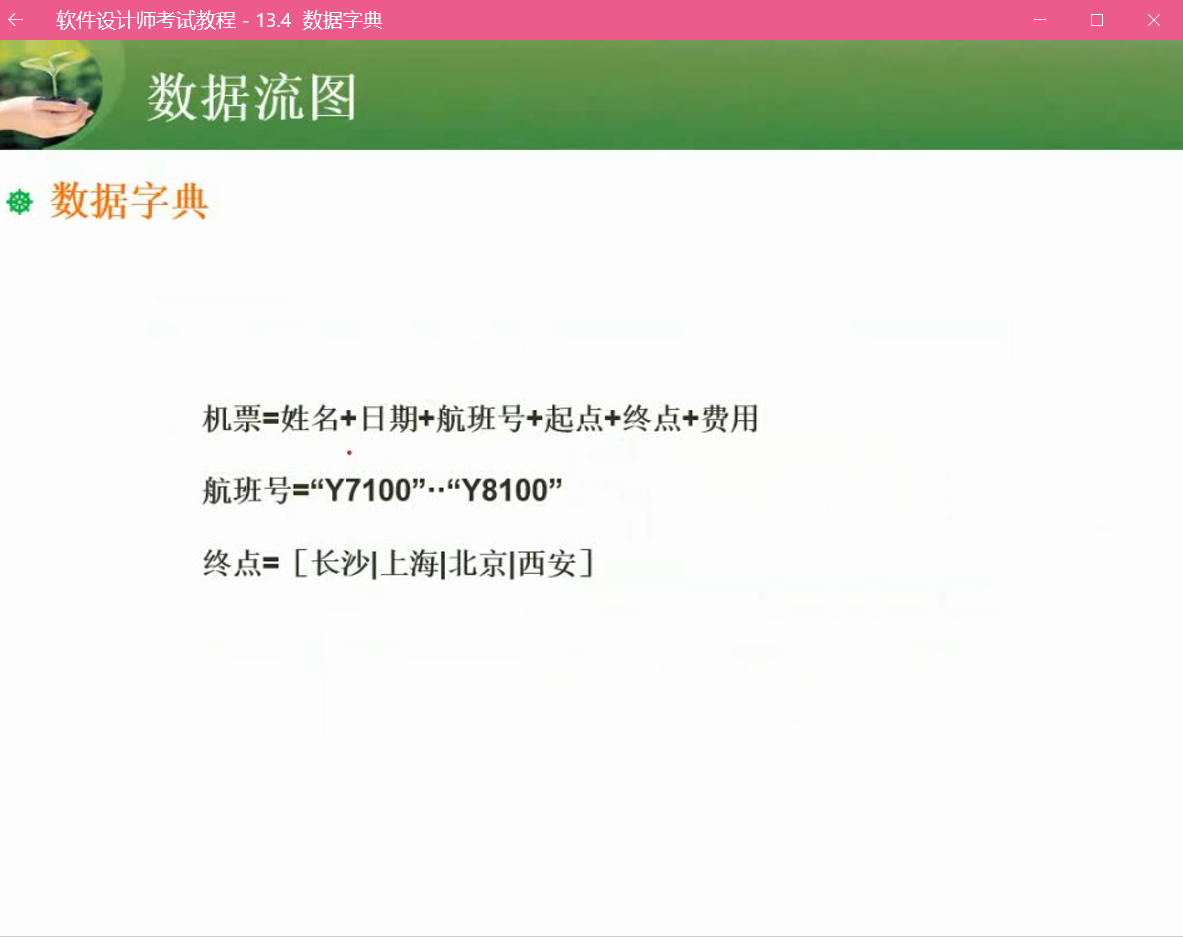

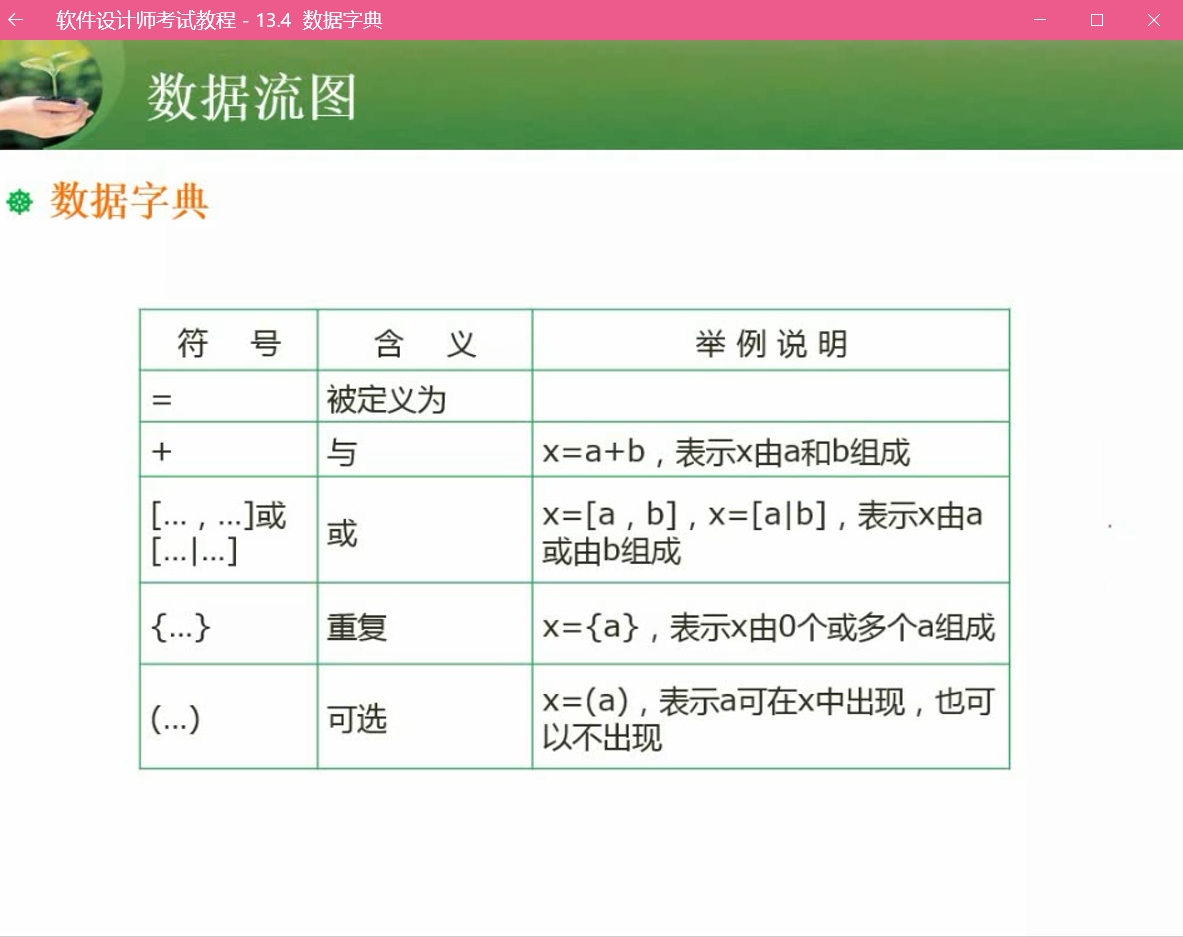

数据字典是结构化分析的一个重要输出。数据字典是指对数据的数据项、数据结构、数据流、数据存储、处理逻辑、外部实体等进行定义和描述，其目的是对数据流程图中的各个元素做出详细的说明，使用数据字典为简单的建模项目。其条目有数据流、数据项、数据存储、基本加工等。
举例：

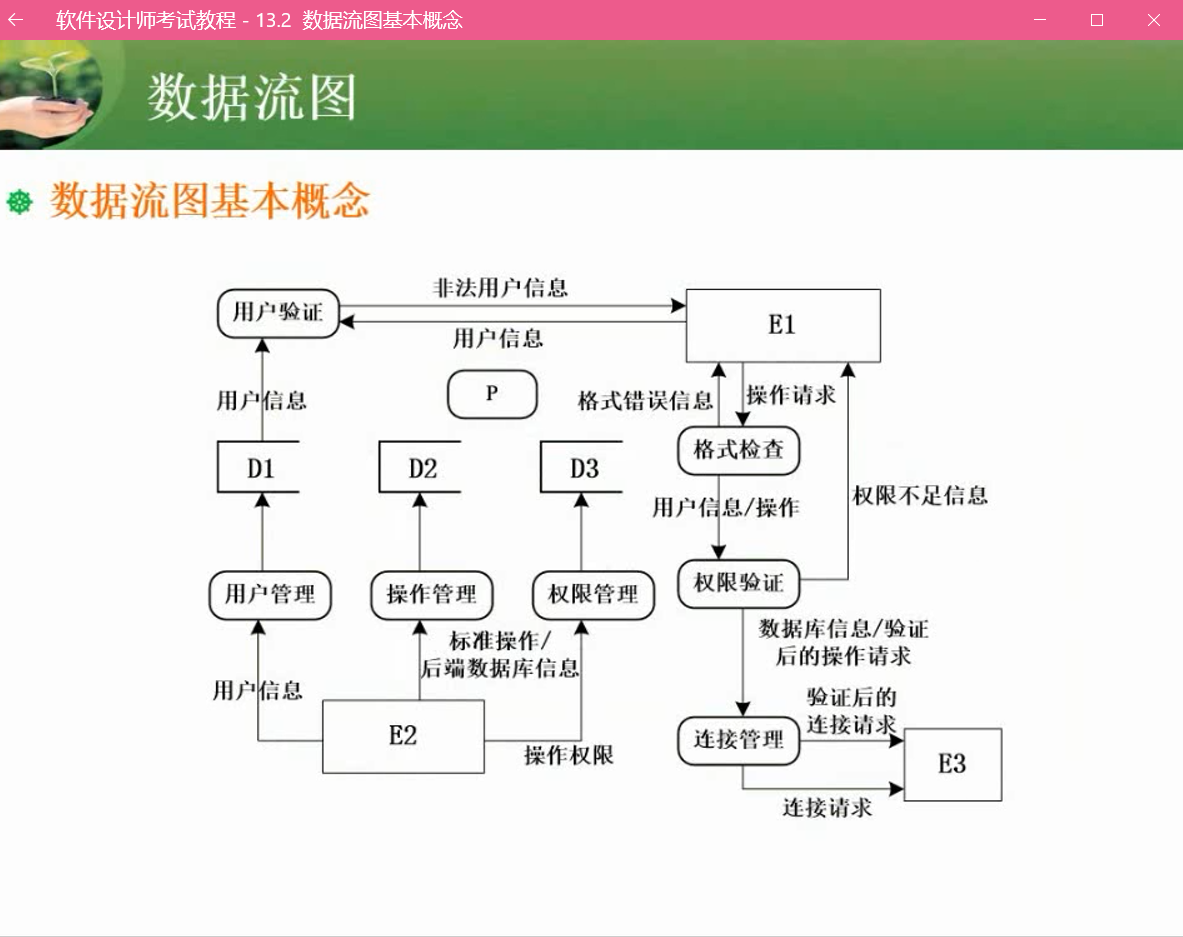

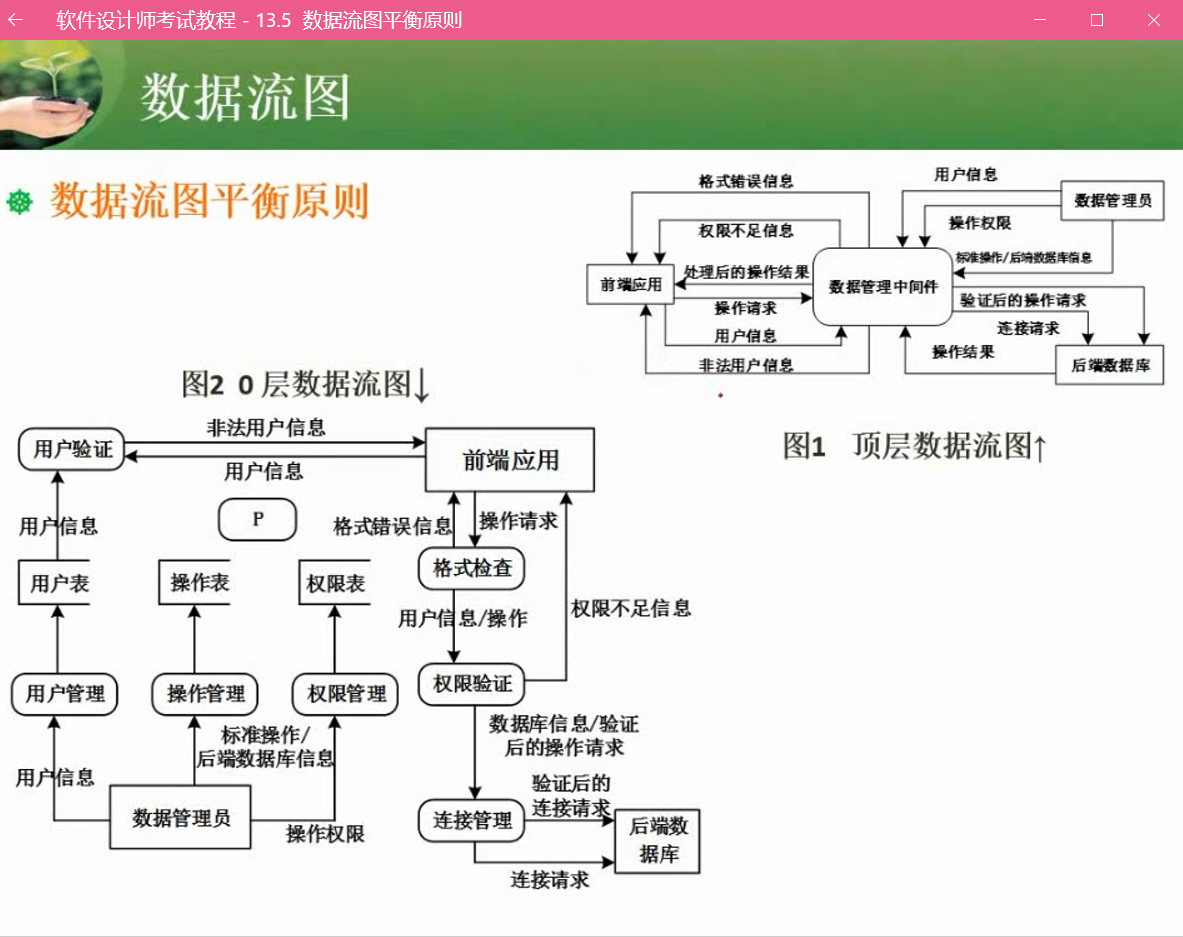

数据流图的平衡原则

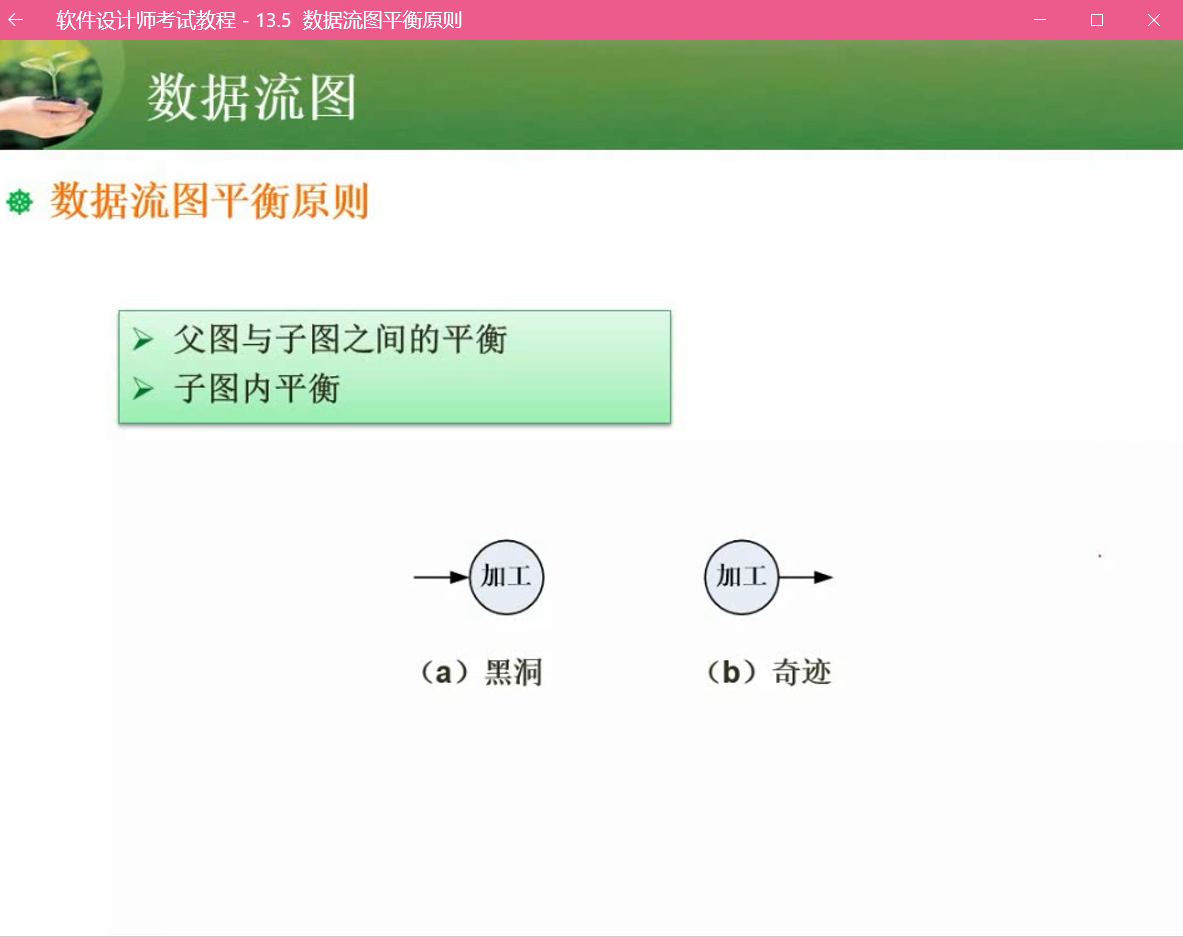

加工既有输入也有输出，上图中的a,b图是错误的

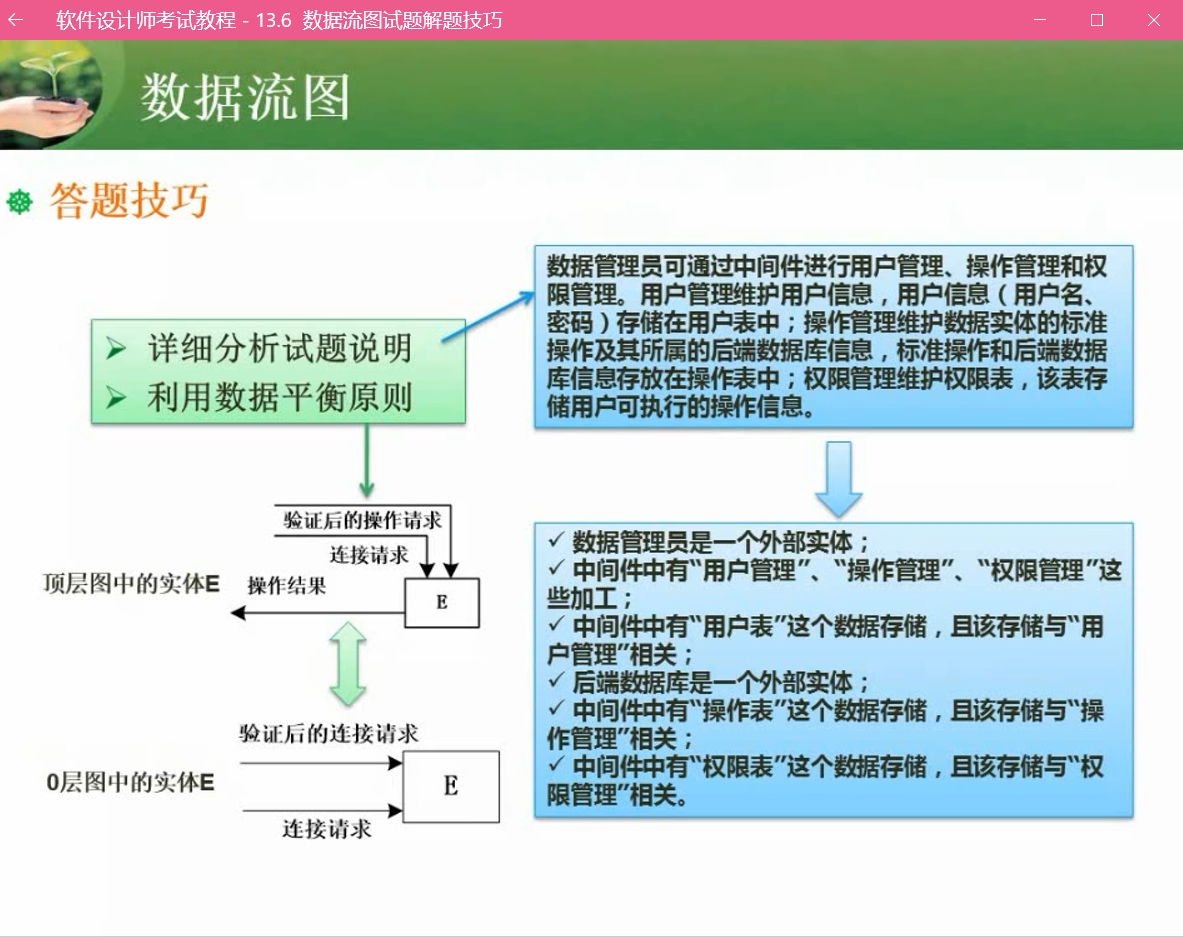

答题技巧

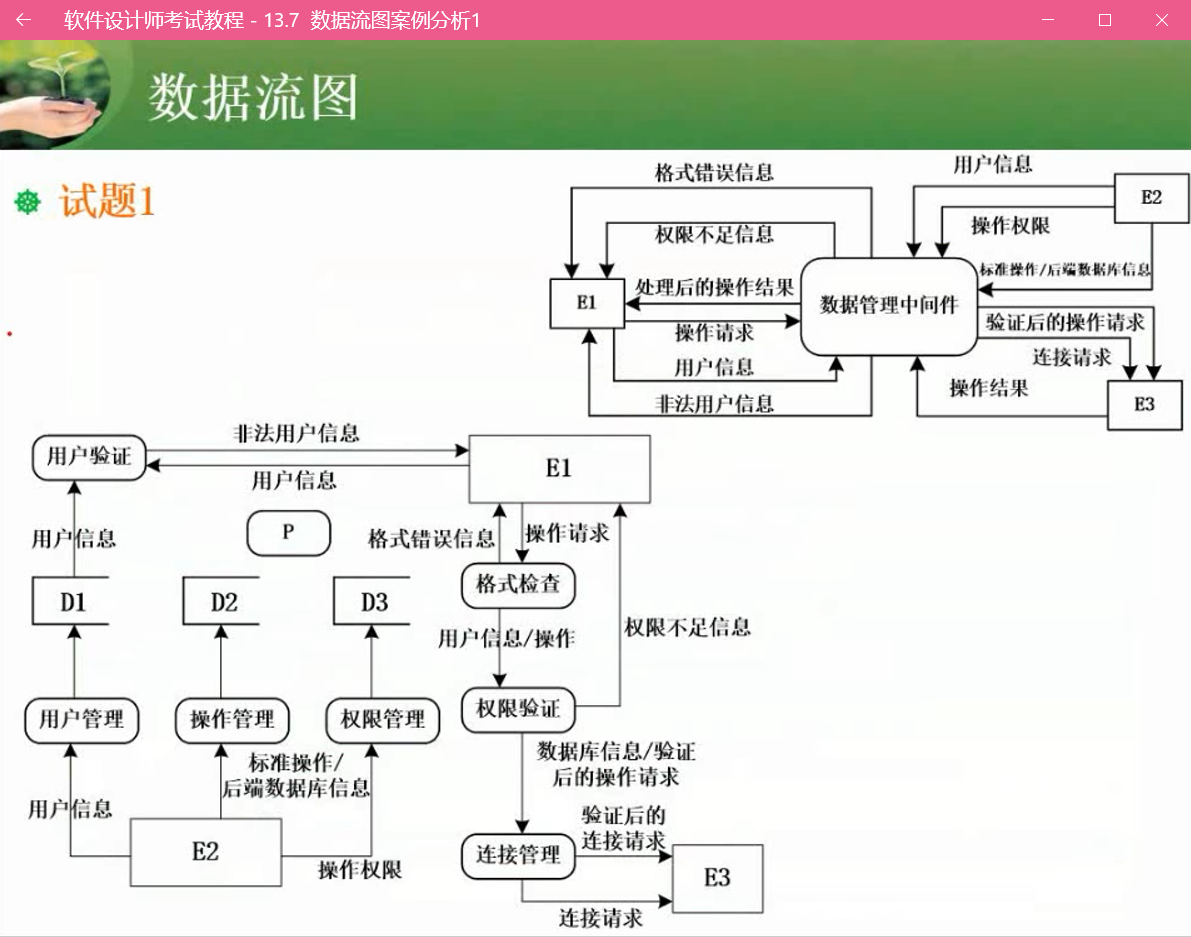

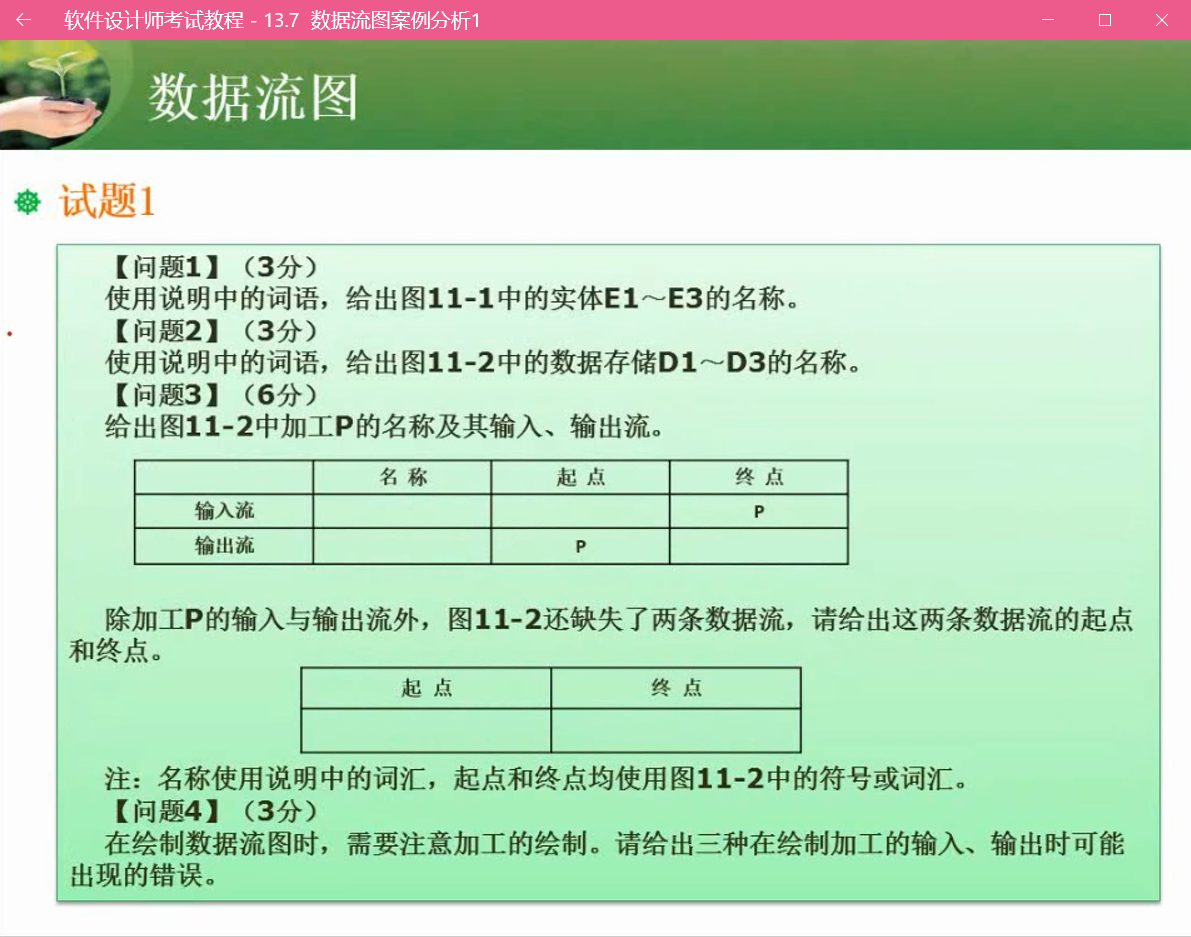

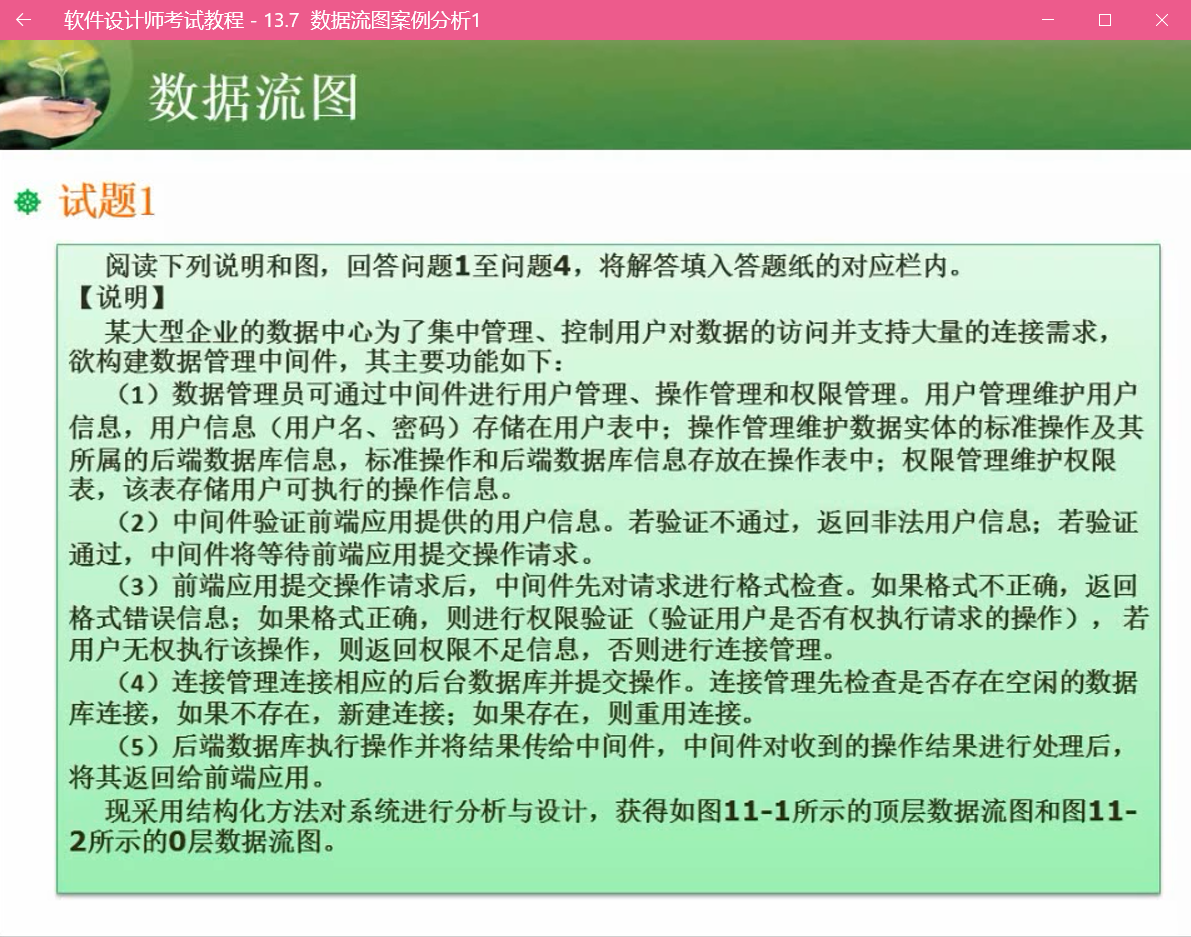

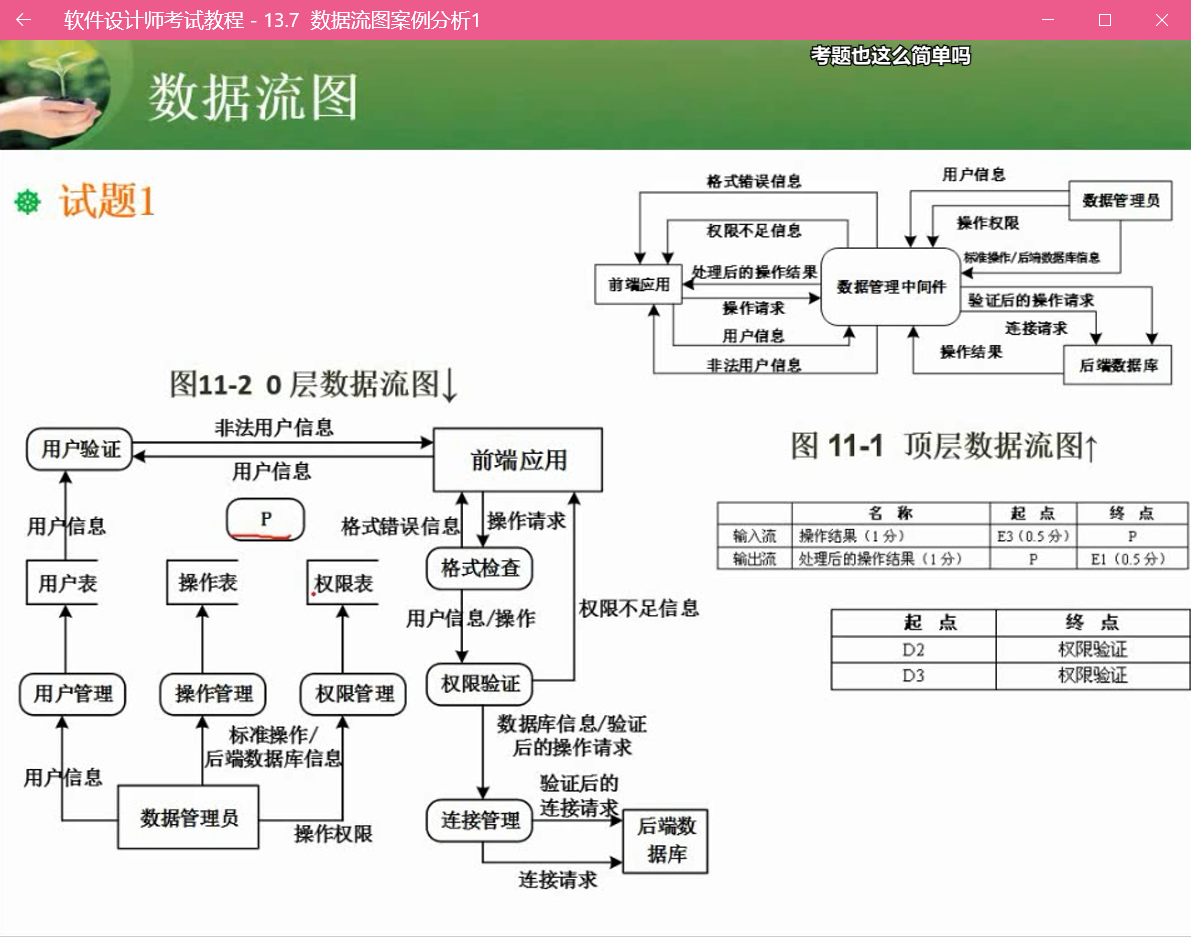

试题1
注：上面的是顶层数据流图，下面的是0层数据流图
解：

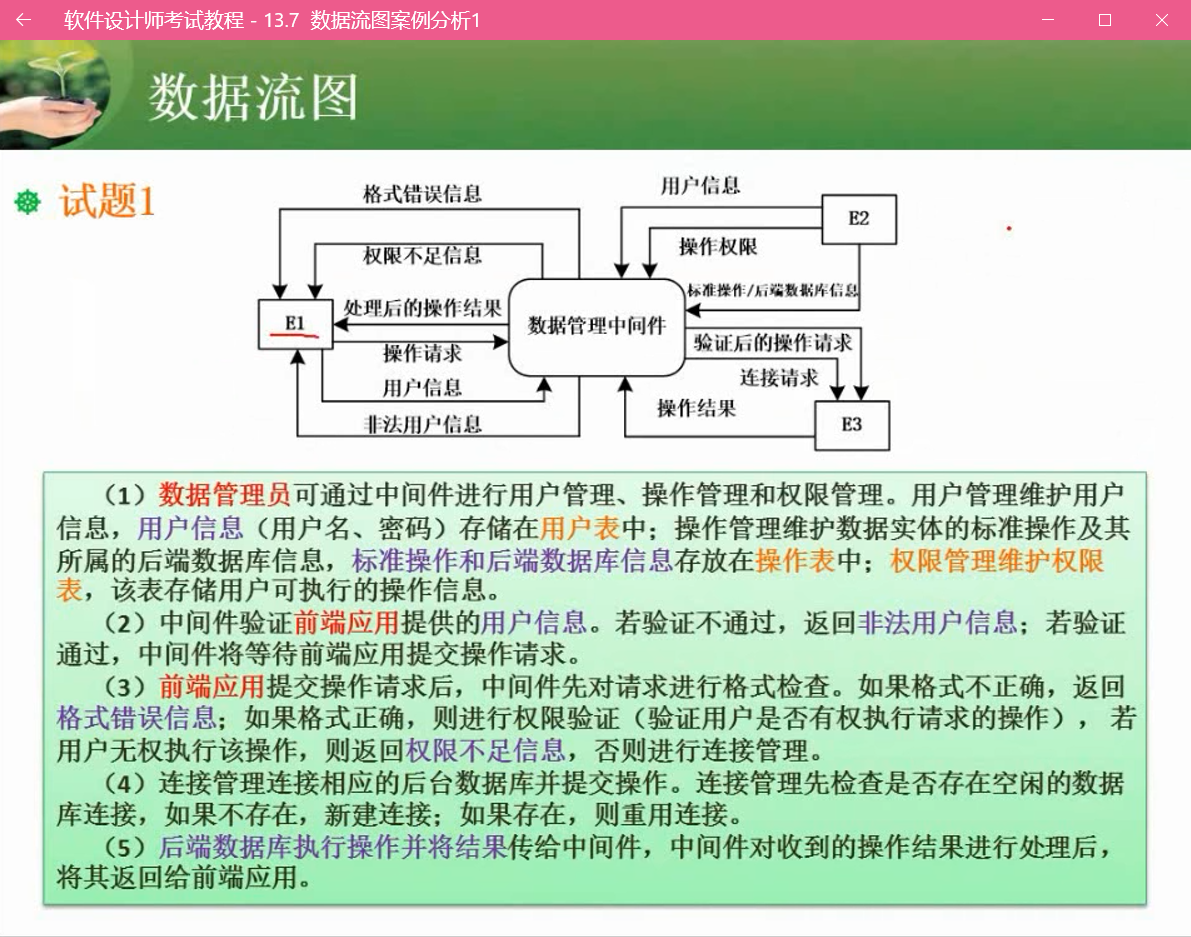

问题1：给出顶层数据流图实体E1~E3的名称
提取关键词分析可得：E1是 前端应用，E3是后端数据库，E2是数据管理员
从图中也可以看出E2出来的是用户信息，权限和标准操作/后端数据库信息，只有数据库管理员具有这些信息

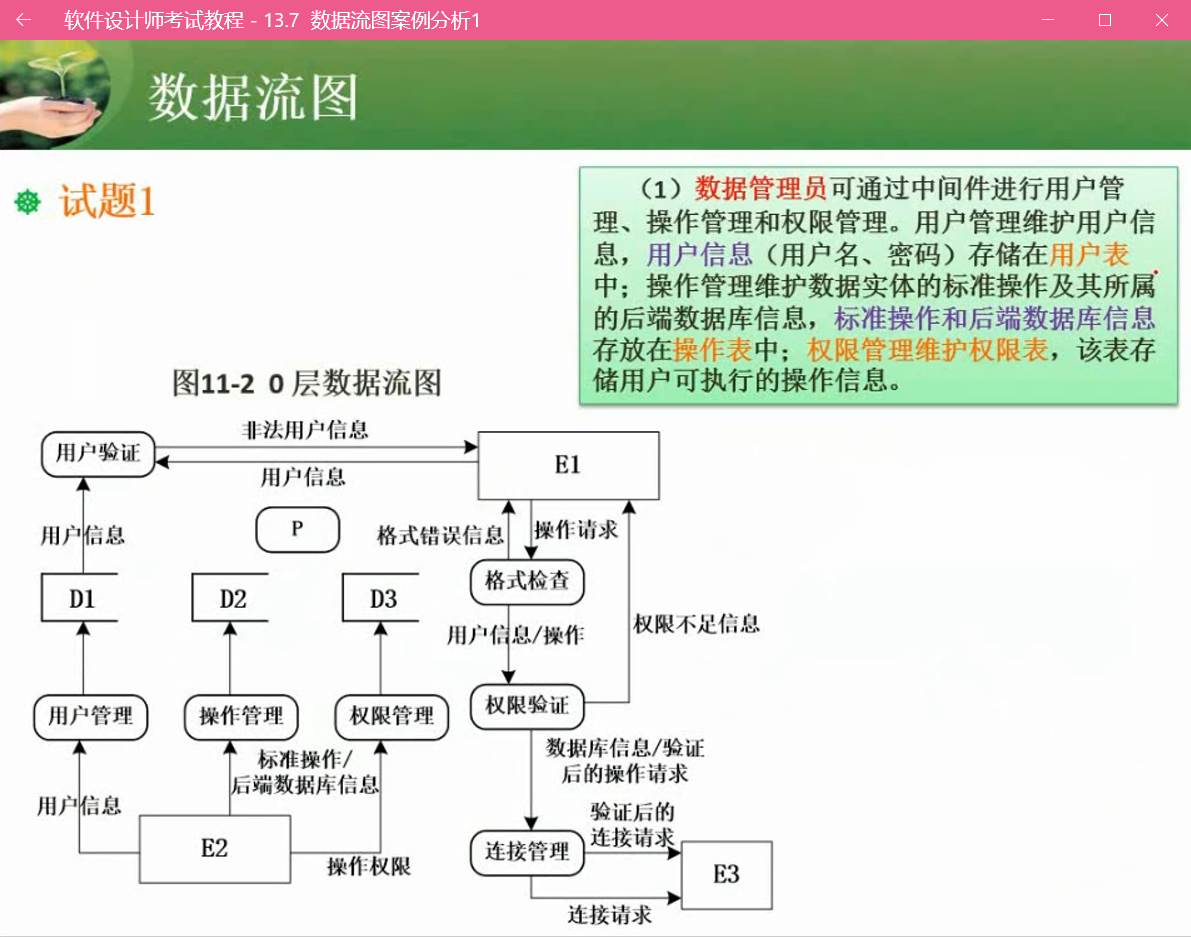

问题2：给出0层数据流图实体D1~D3的名称
数据存储一般是“xxx表”或者“xxx文件”
提取关键词分析可得，D1是用户表，D2是操作表，D3是权限表
问题3：给出0层数据流图中加工P的名称及输入、输出流。除了加工P的输入、输出流外，还缺失了两条数据流，请给出这两条数据流的起点和终点
比较顶层数据流图和0层数据流图，利用数据平衡原则，0层数据流图比顶层数据流图数据流缺失了：操作结果，处理后的操作结果。故这里P的输入流是操作结果，输出流是处理后的操作结果，加工P的名称是数据管理中间件。另外从0层数据流图可以分析得出缺少了从到权限验证和D3到权限验证的数据流，因为权限验证需要D2和D3提供用户可执行的操作信息和用户实体的标准操作
这题比较有争议，个人向
- 这里数据管理中间件应该是用户验证，P，格式检查，权限验证的并集才对，根据第三点，我感觉这里P应该是权限验证
- 如果P是权限验证，那么其输入、输出流就是xxx和yyy， 缺少的两个数据流是操作结果和处理后的操作结果。如此并不适合回答这道题，只有把P想成是顶层数据流图中的部件才可以。但是还是感觉这里P是数据管理中间件很奇怪。
问题4：在绘制数据流图时，需要注意加工的绘制。请给出三种在绘制加工输入、输出
时可能出现的错误。
- 数据流加工不合格，数据流没有平衡。如前面举例的两种错误—黑洞（有入无出）和奇迹（有出无入）
- 数据流命名错误和重复。
- 数据流经过加工得到不可能的输出流。

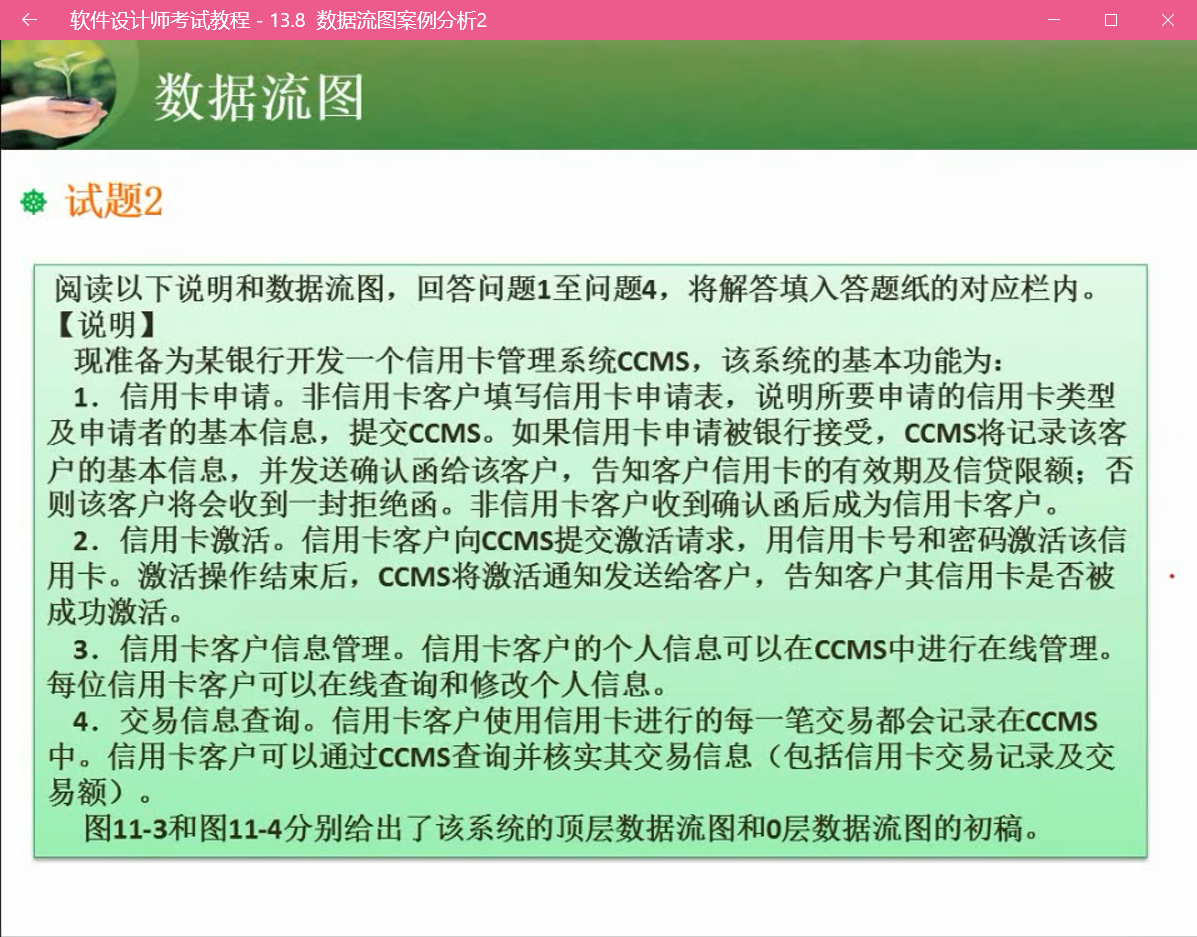

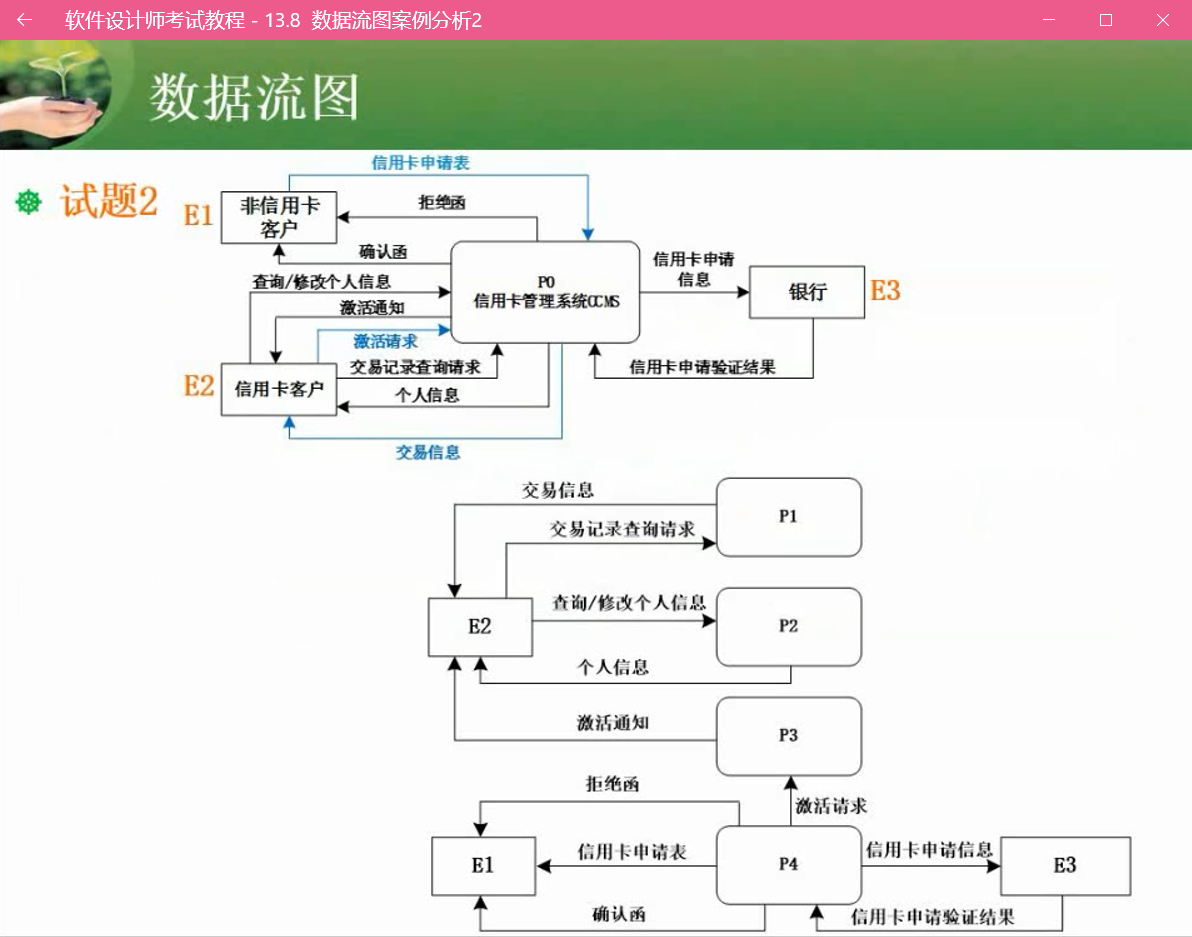

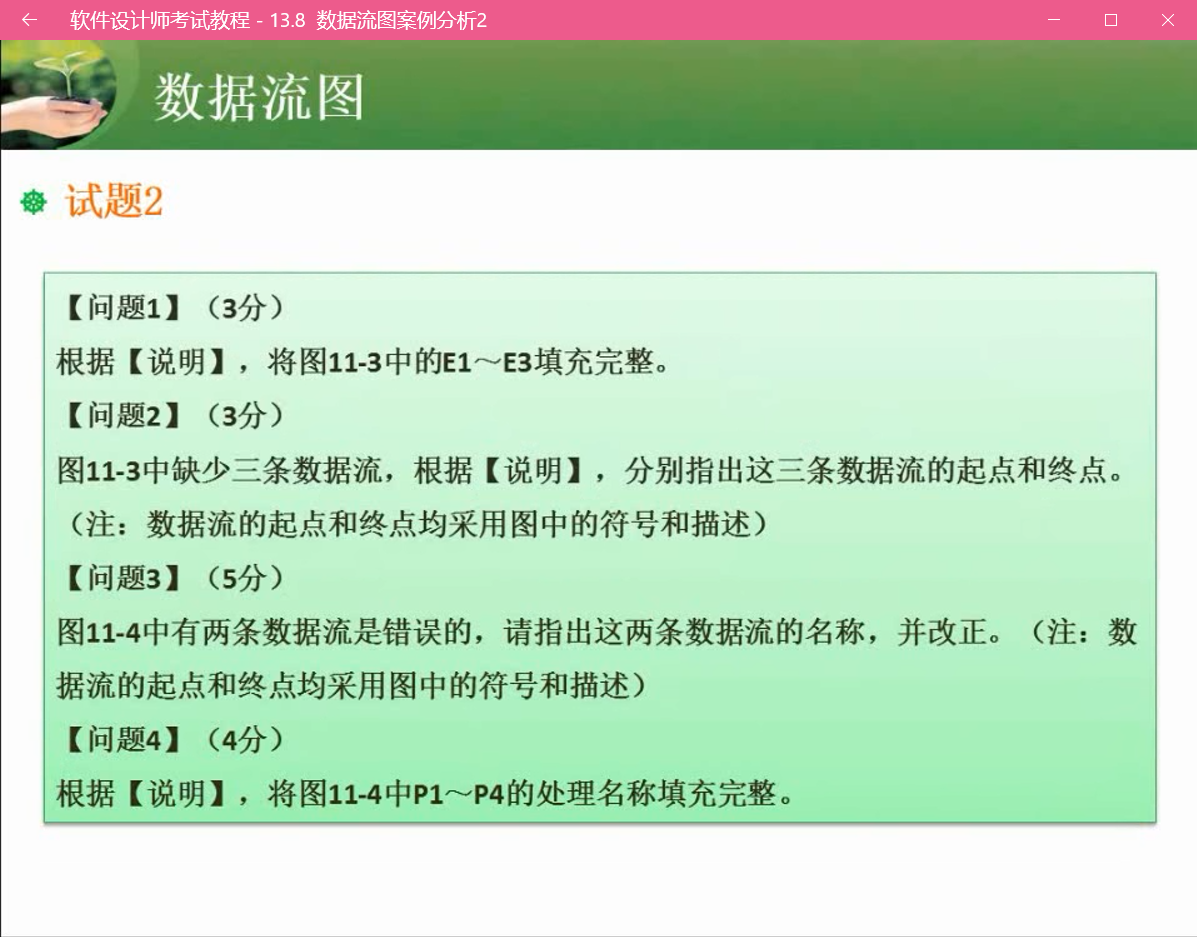

试题2

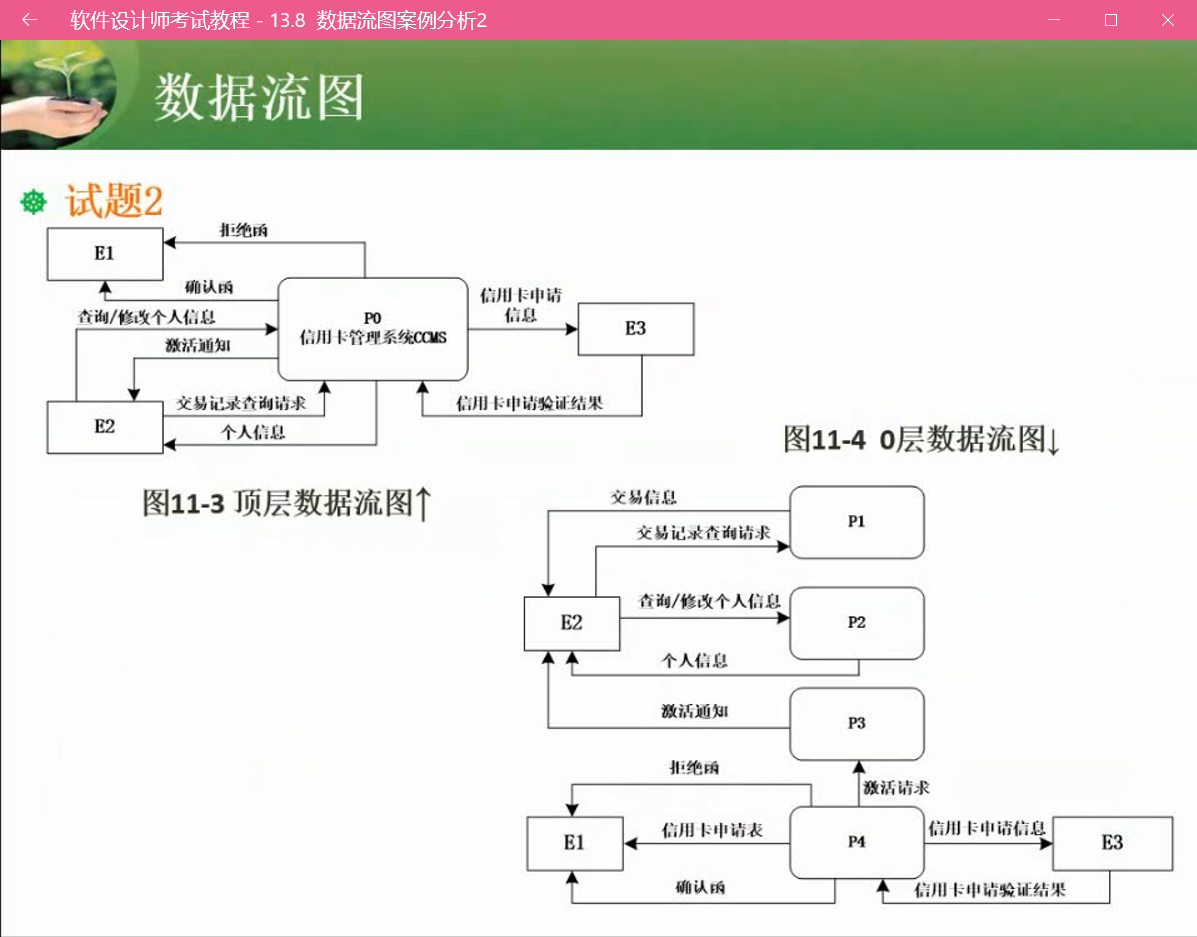

问题1：将顶层数据流图中的E1~E3填充完整
数据流图中矩形代表实体
E1: 客户 E2: CCMS E3: 银行 (x)
E1: 非信用卡客户 E2: 信用卡客户 E3: 银行
问题2：顶层数据流图缺少三条数据流，分别指出这三条数据流的起点和终点（数据流的起点和终点均采用图中的符号和描述）
由描述分析可得（这里不能借用0层数据流图分析运用数据平衡原则分析，因为问题3说了0层数据流图有错误）：
PO信用卡管理系统CCMS <— E1: 信用卡申请表
PO信用卡管理系统CCMS <— E2: 激活请求
E2 <— PO信用卡管理系统CCMS: 交易信息
问题3：0层数据流图中有两条数据流是错误的，请指出这两条数据流的名称，并改正（数据流的起点和终点均采用图中的符号和描述）
补全顶层数据流图，和0层数据流图分析可知：
P4 -> E1的方向反了
P4 -> P3中的激活请求应该是从E2到P3
问题4：将0层数据流图中P1~P4的处理名称填充完整
P1: 交易信息查询
P2: 信用卡卡客户信息管理
P3: 信用卡激活
P4: 信用卡申请
